Abzweiger Trinkwasserleitung

Unser Kunde ist eine Stadtverwaltung in Südösterreich, zuständig für die Trinkwasserversorgung. Nach einer Kundenskizze erstellten wir für eine Erneuerung eine CAD-Zeichnung. Der Abzweiger wurde aus Edelstahl V2A gefertigt und im Vollbad gebeizt.
Das Grundrohr ist 273 x 3,0 mm und die Anschlüsse für Druckstufe PN16 ausgelegt. Nach Kundenanforderungen wurde für die Abzweigleitung aus dem Rohr 114,3 x 2,0 mm mit einem Höhenunterschied von 600 mm berücksichtigt. Eine maßgeschneiderte Lösung, montagefertig geliefert.

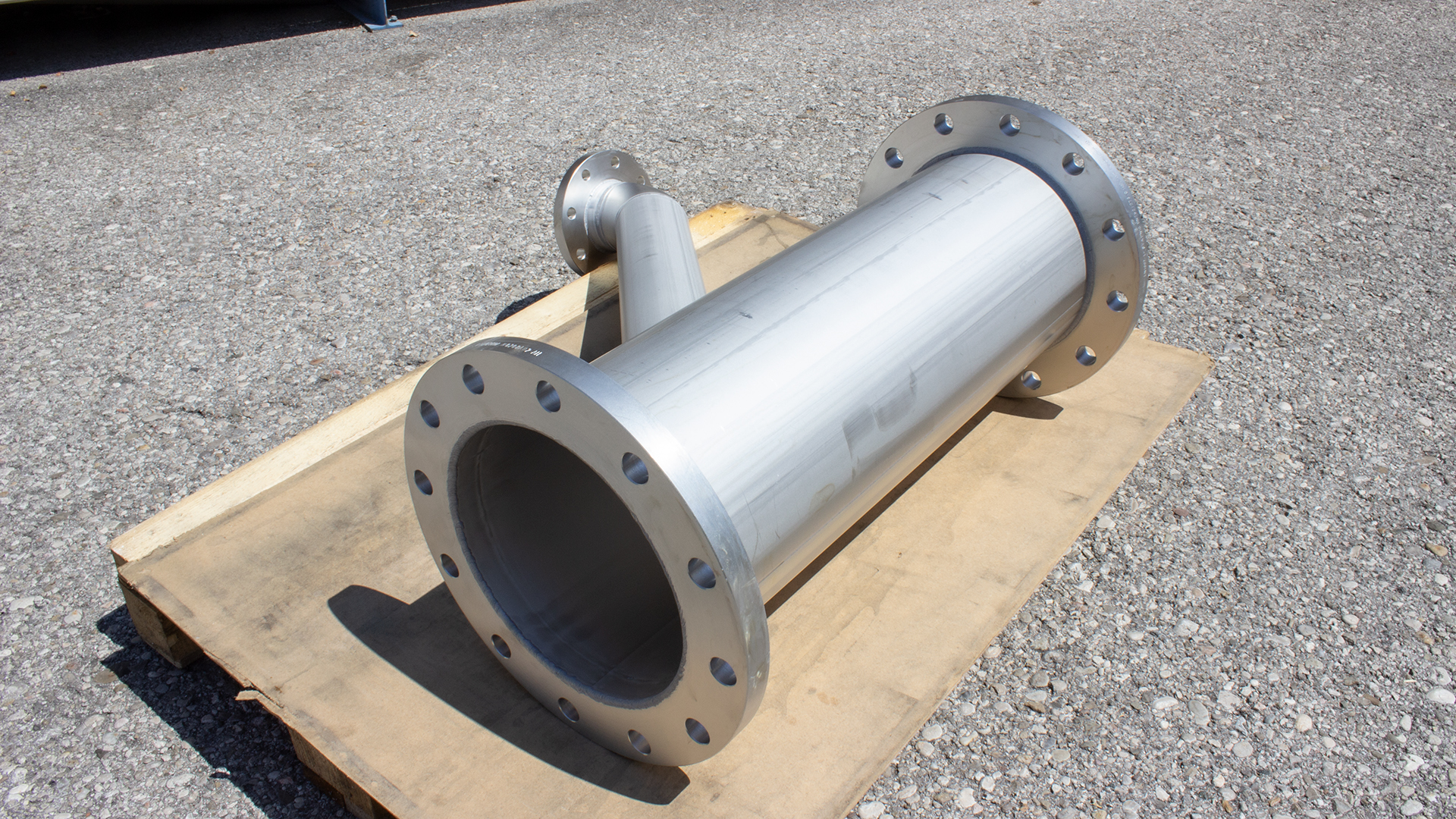

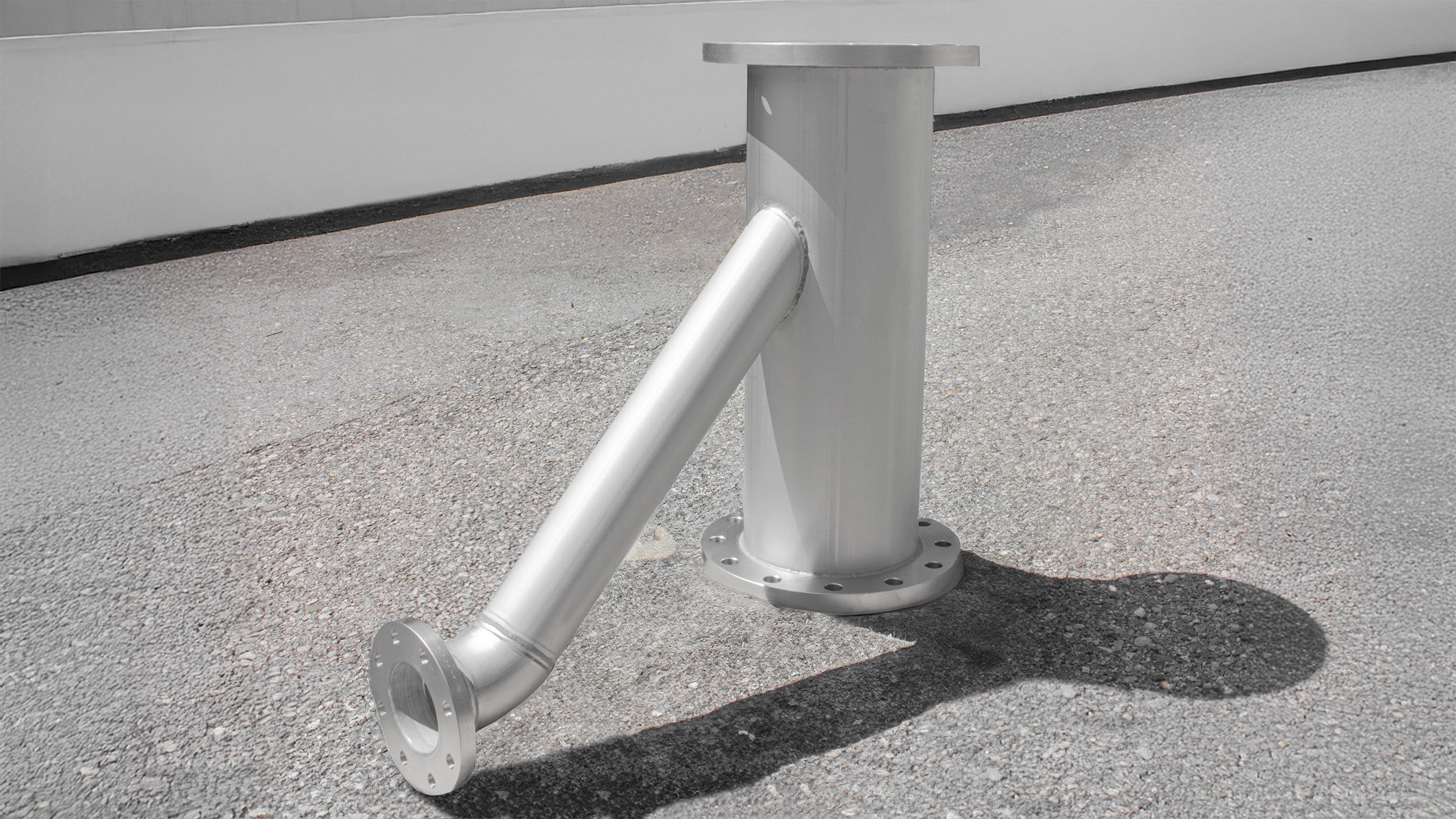

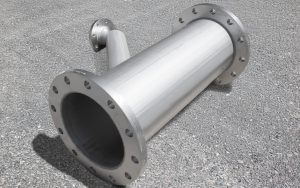

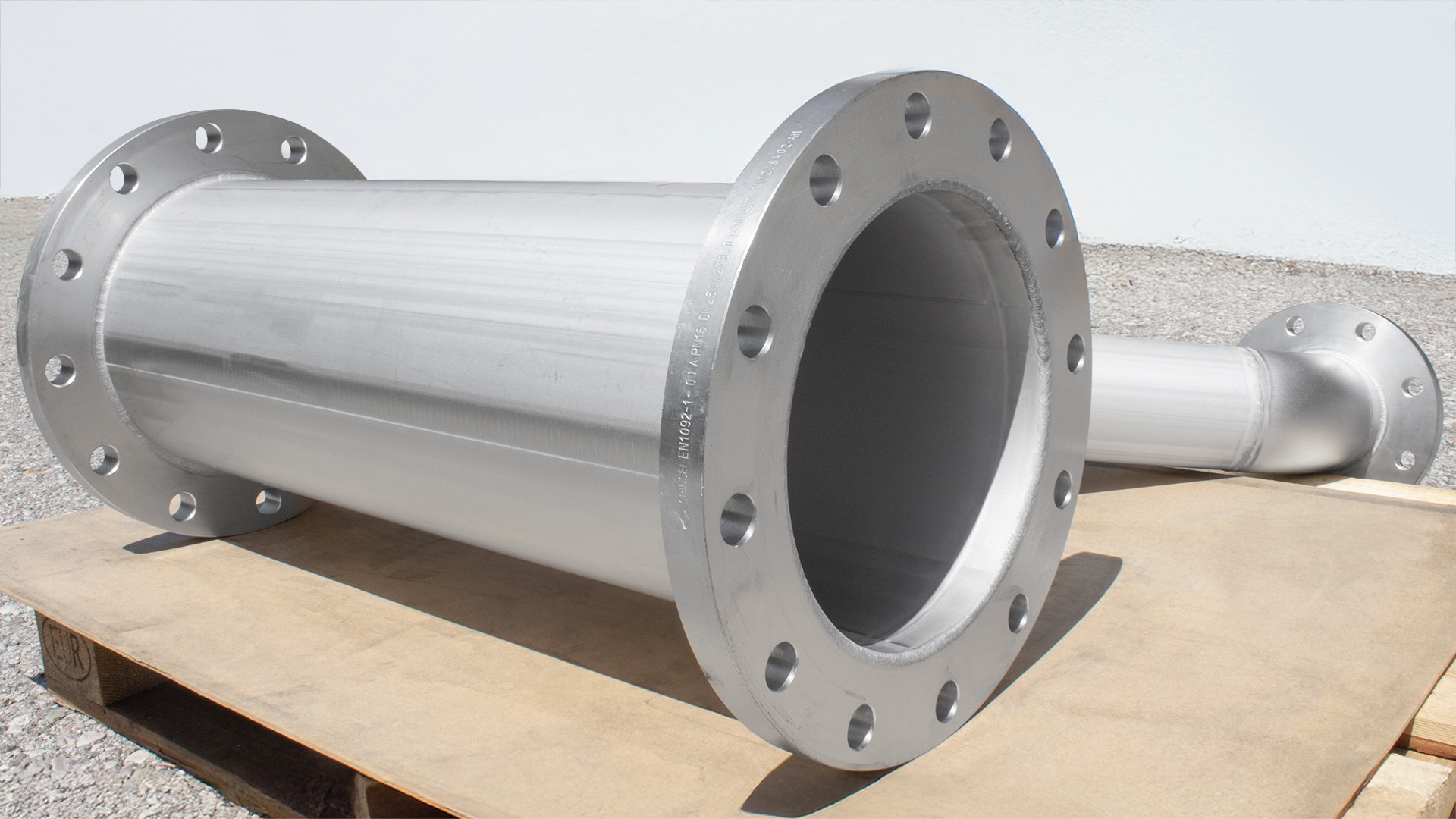

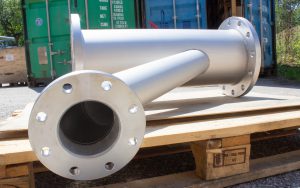

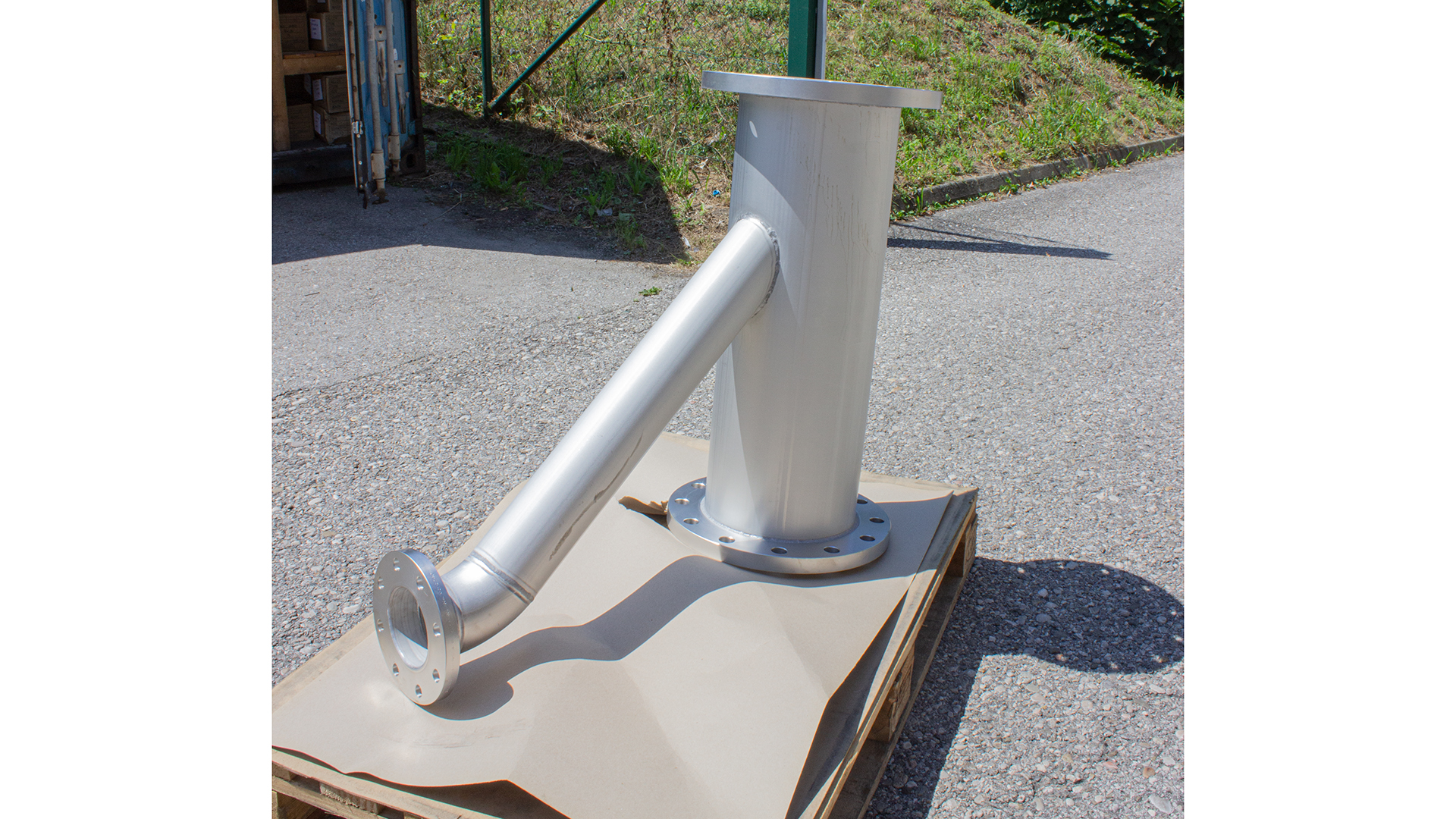

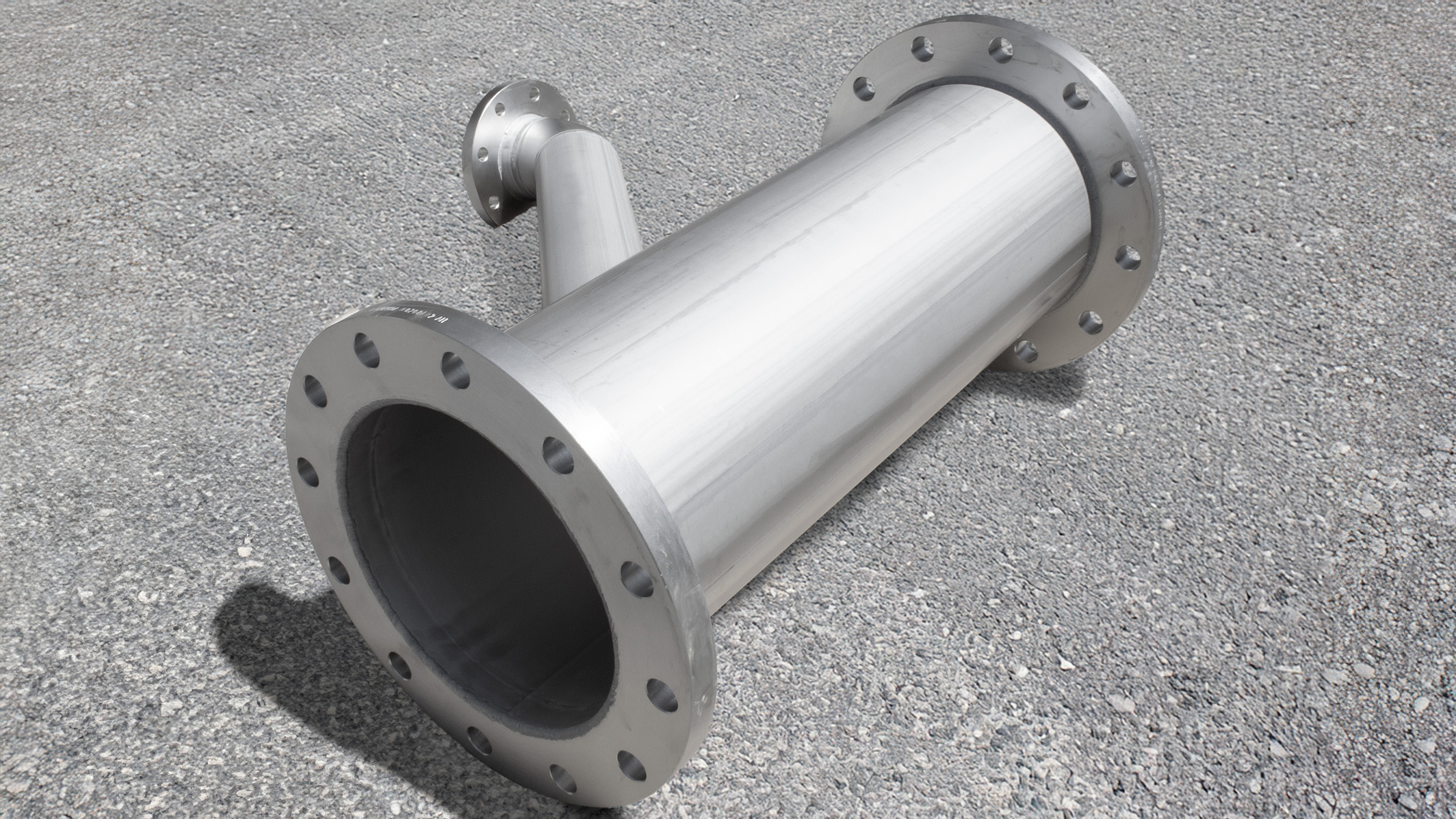

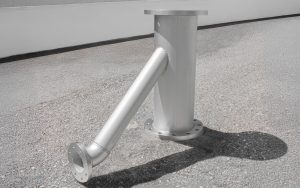

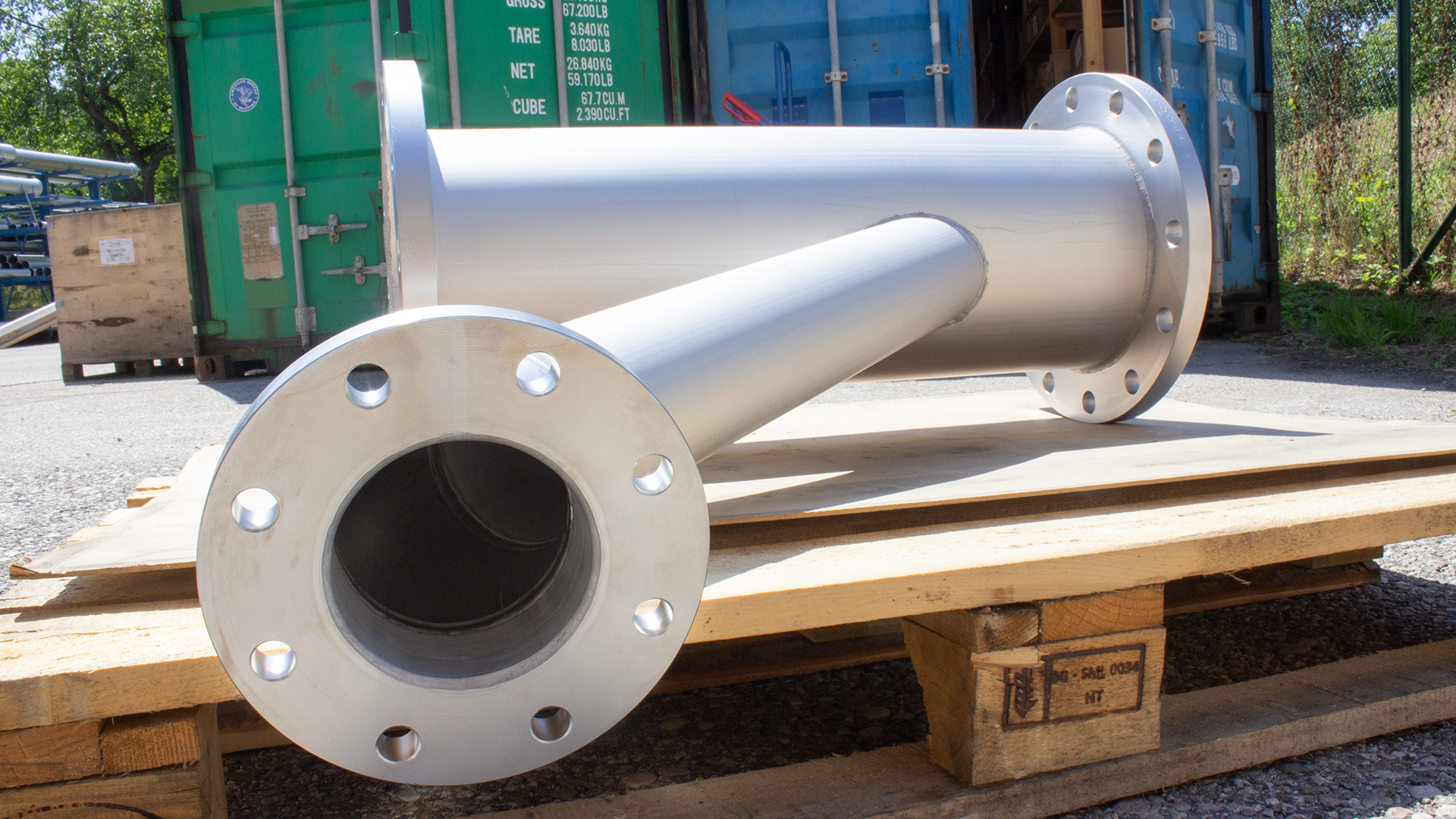

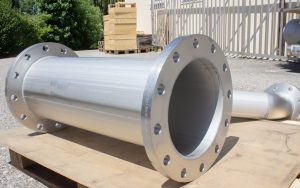

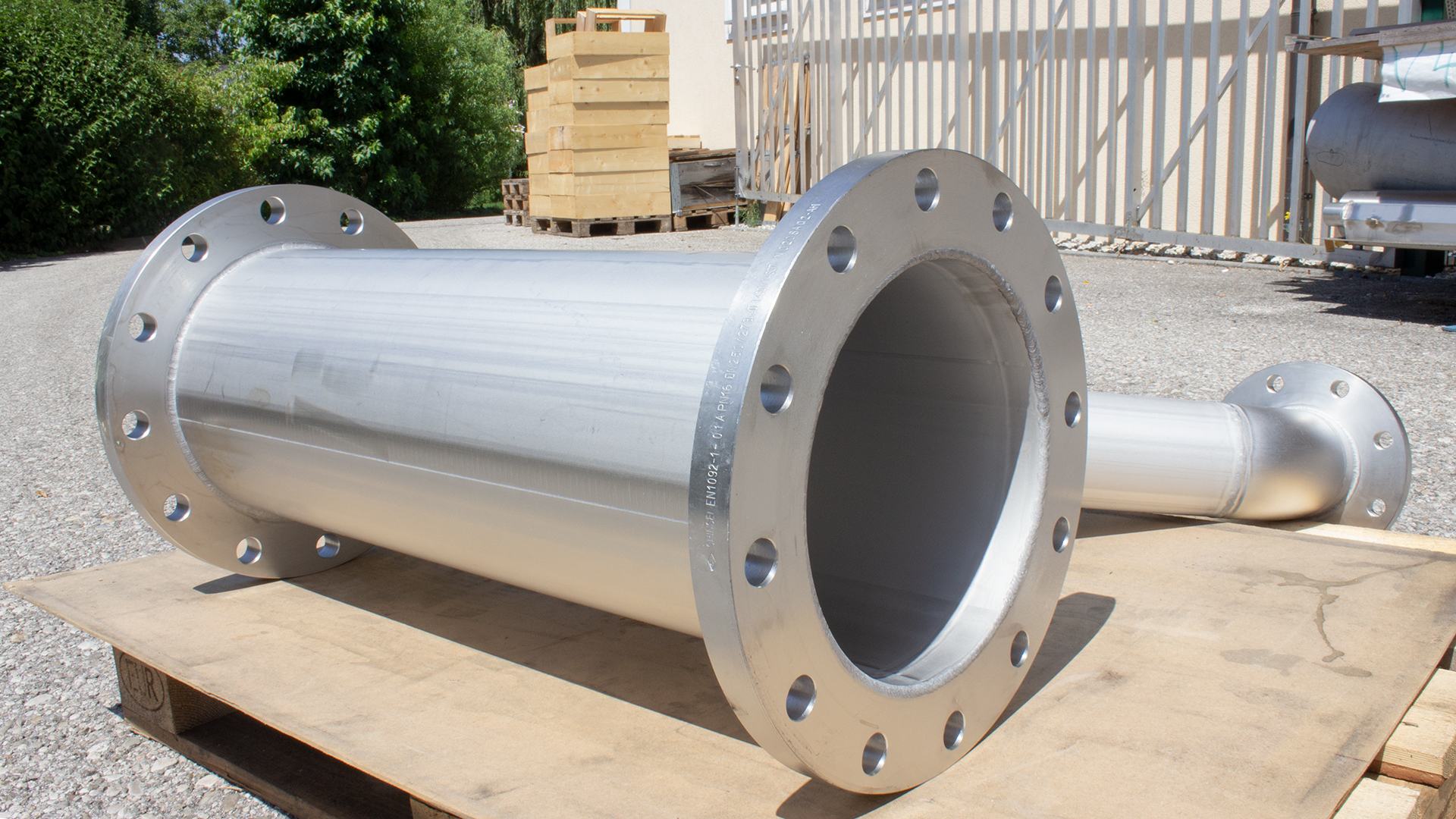

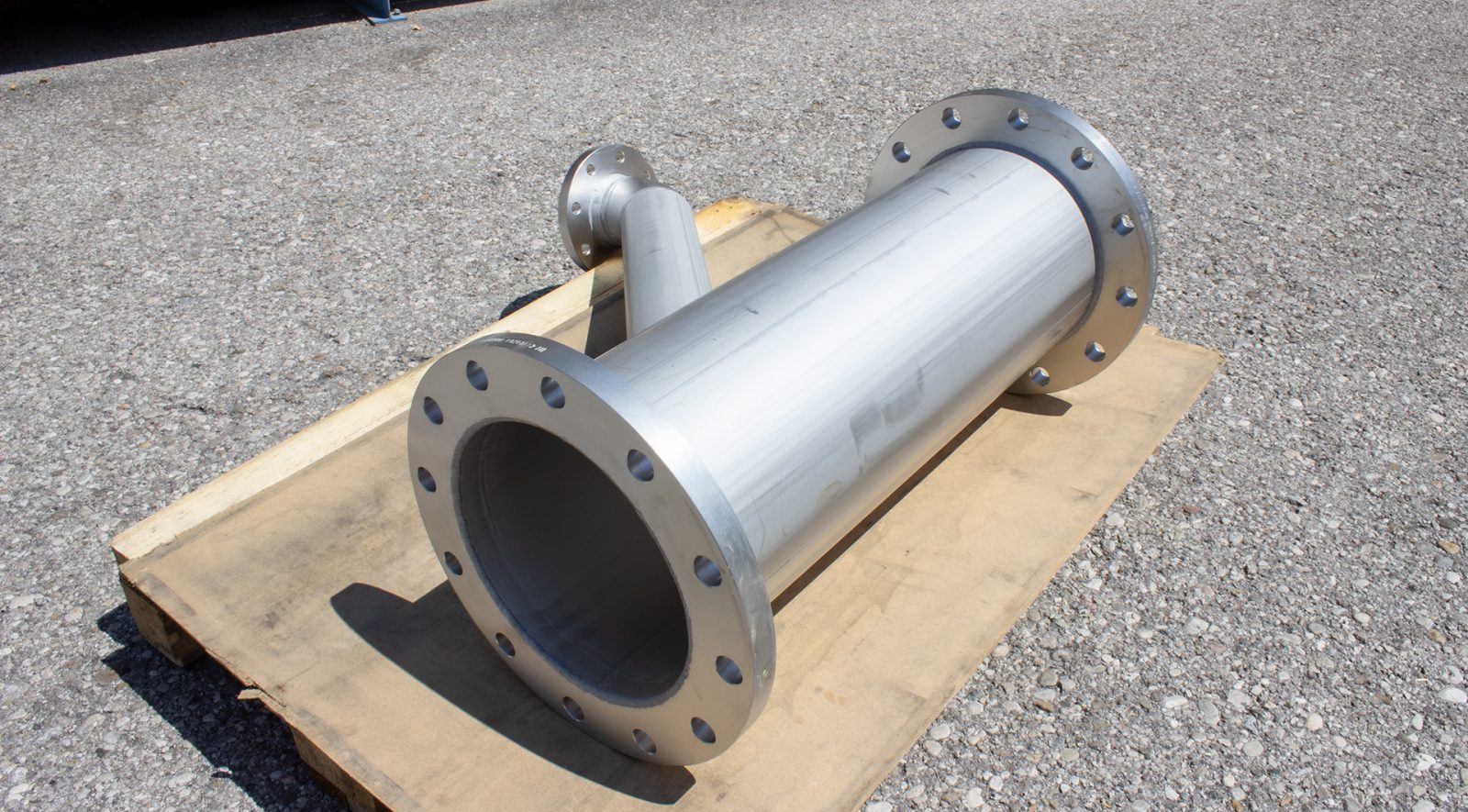

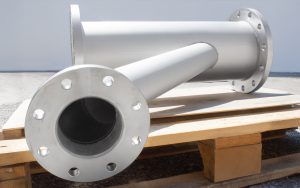

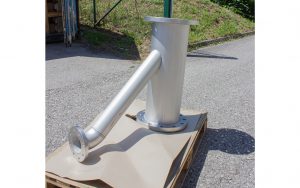

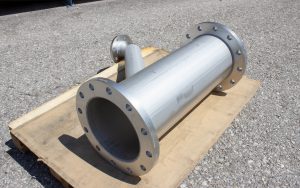

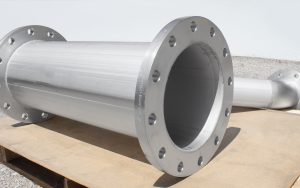

Fotoserie für eine Grossansicht klicken Sie bitte auf die Bilder
