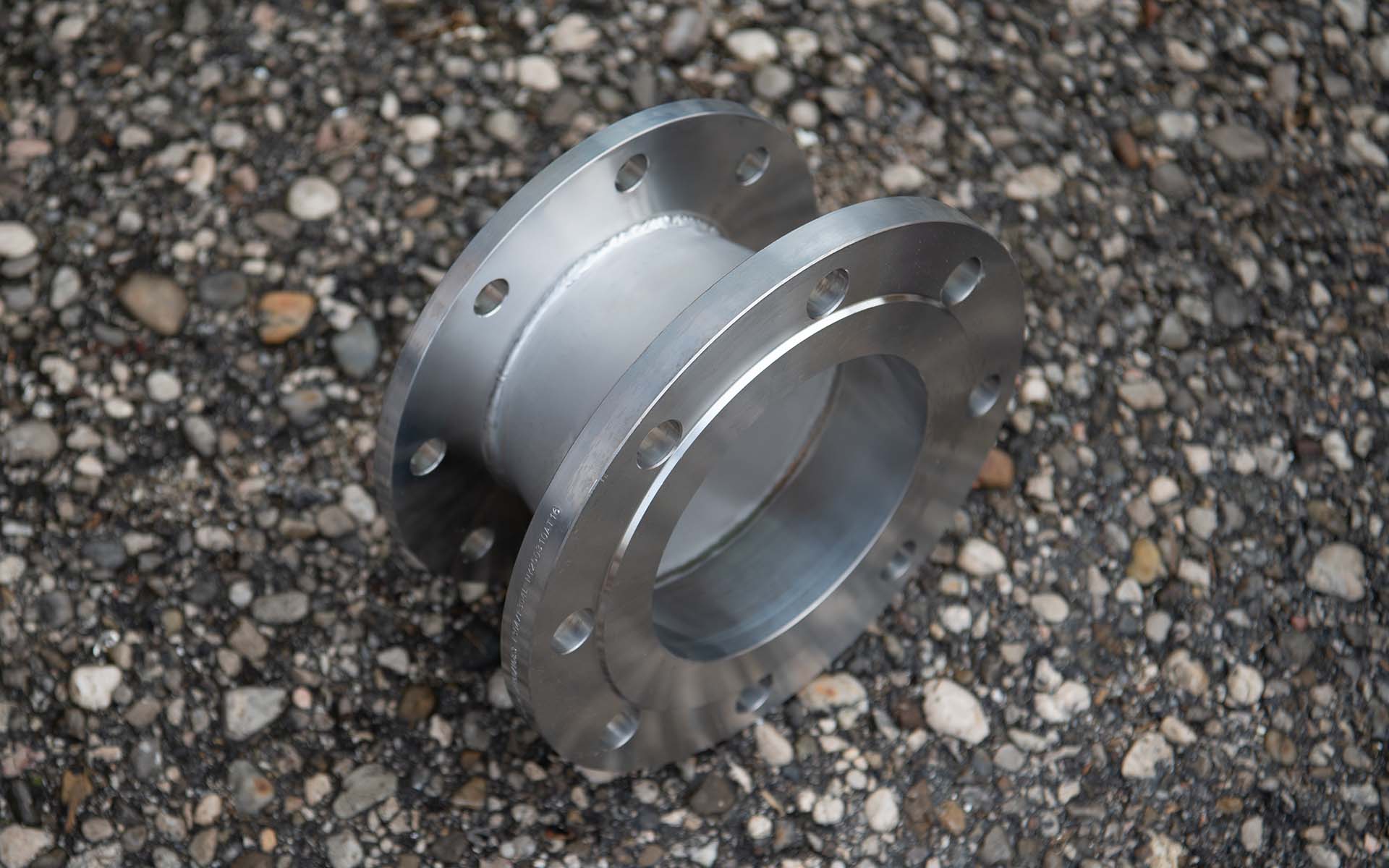

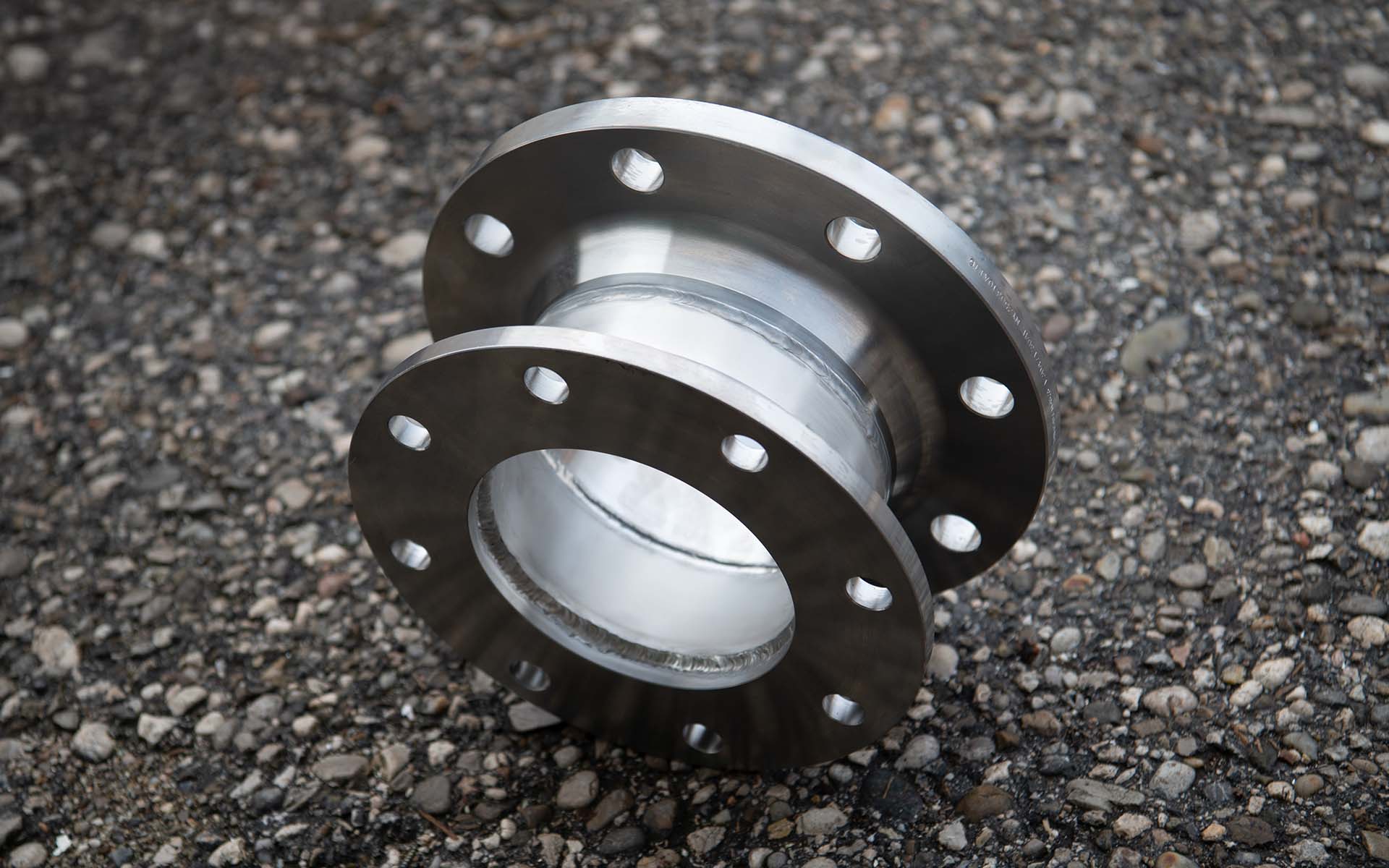

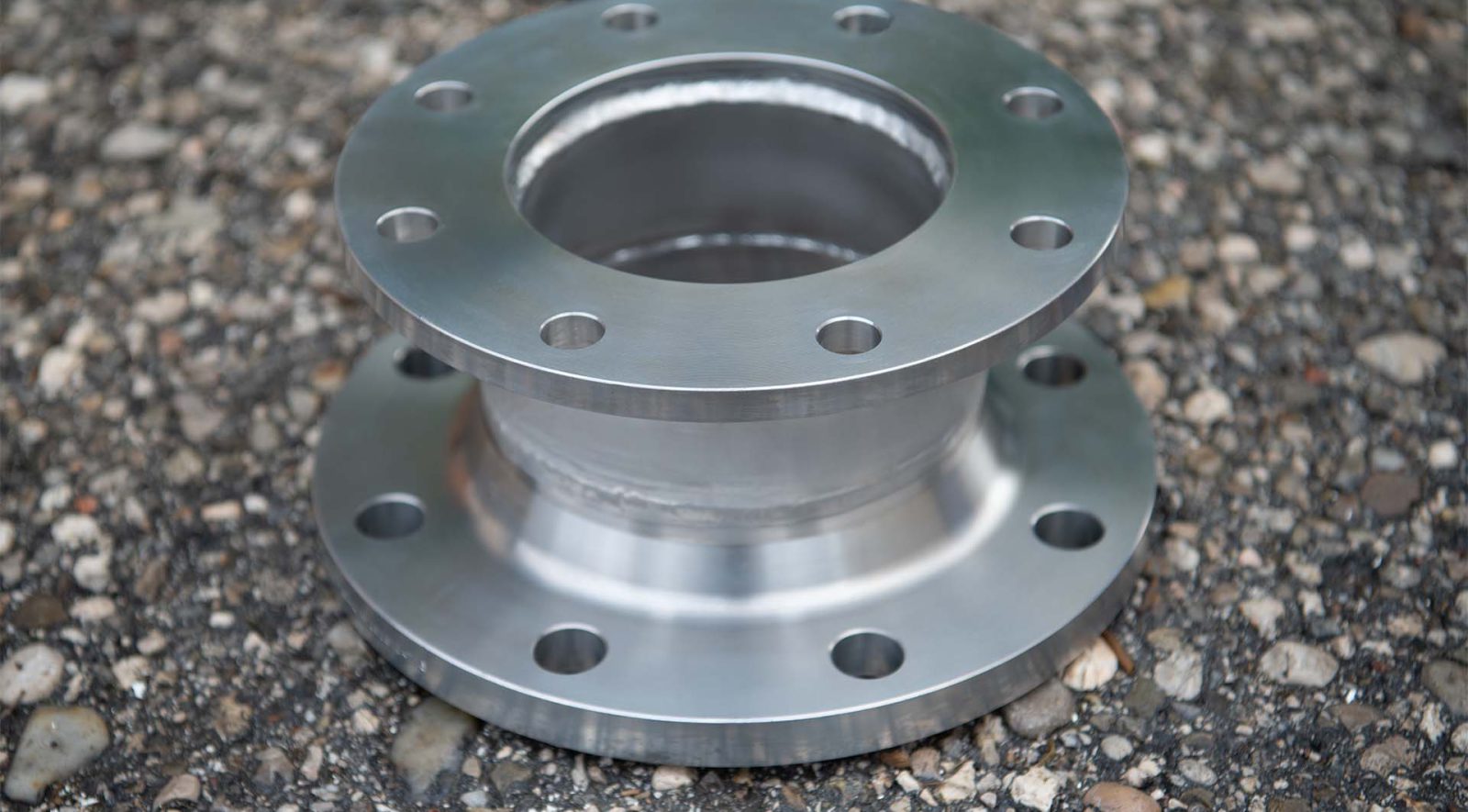

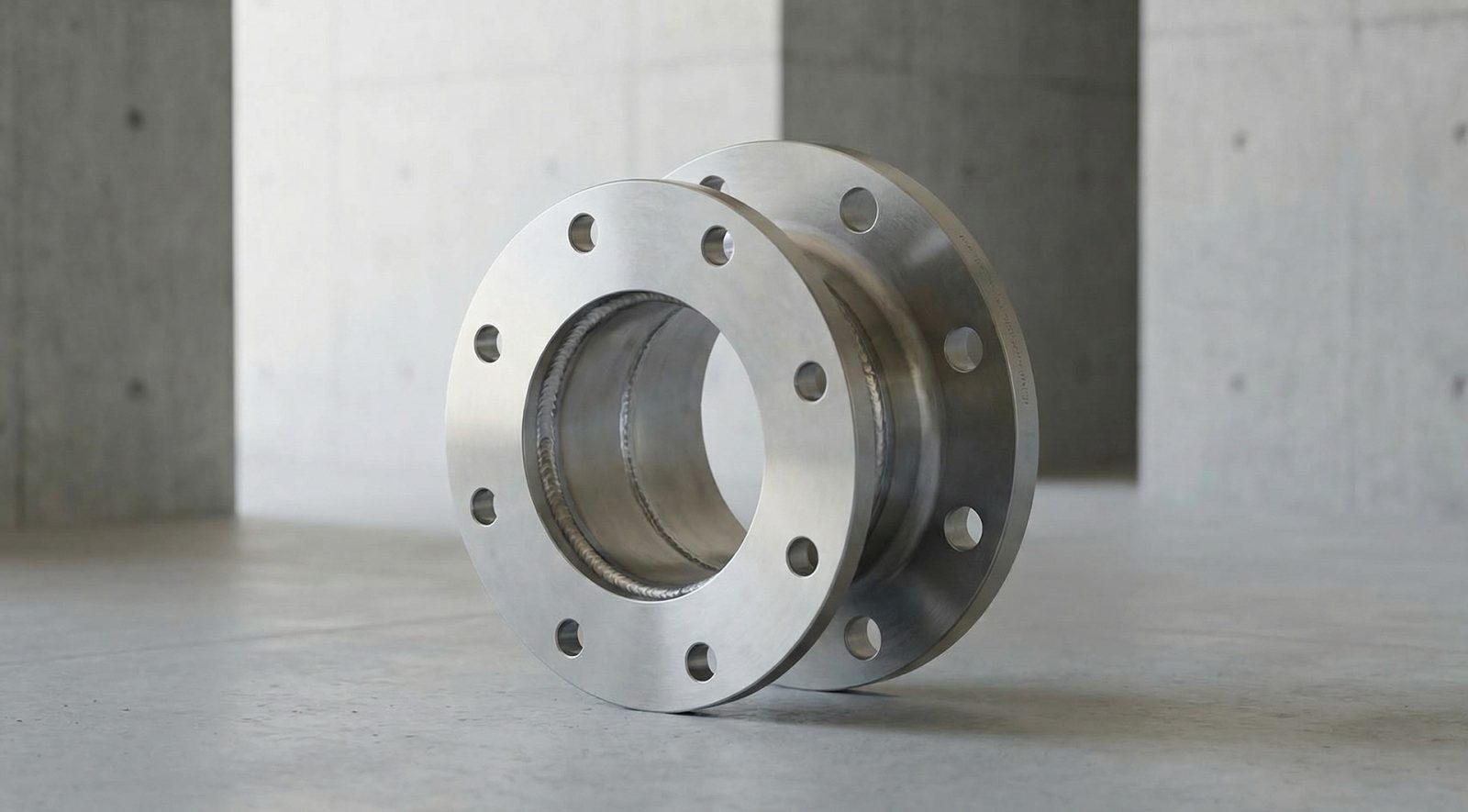

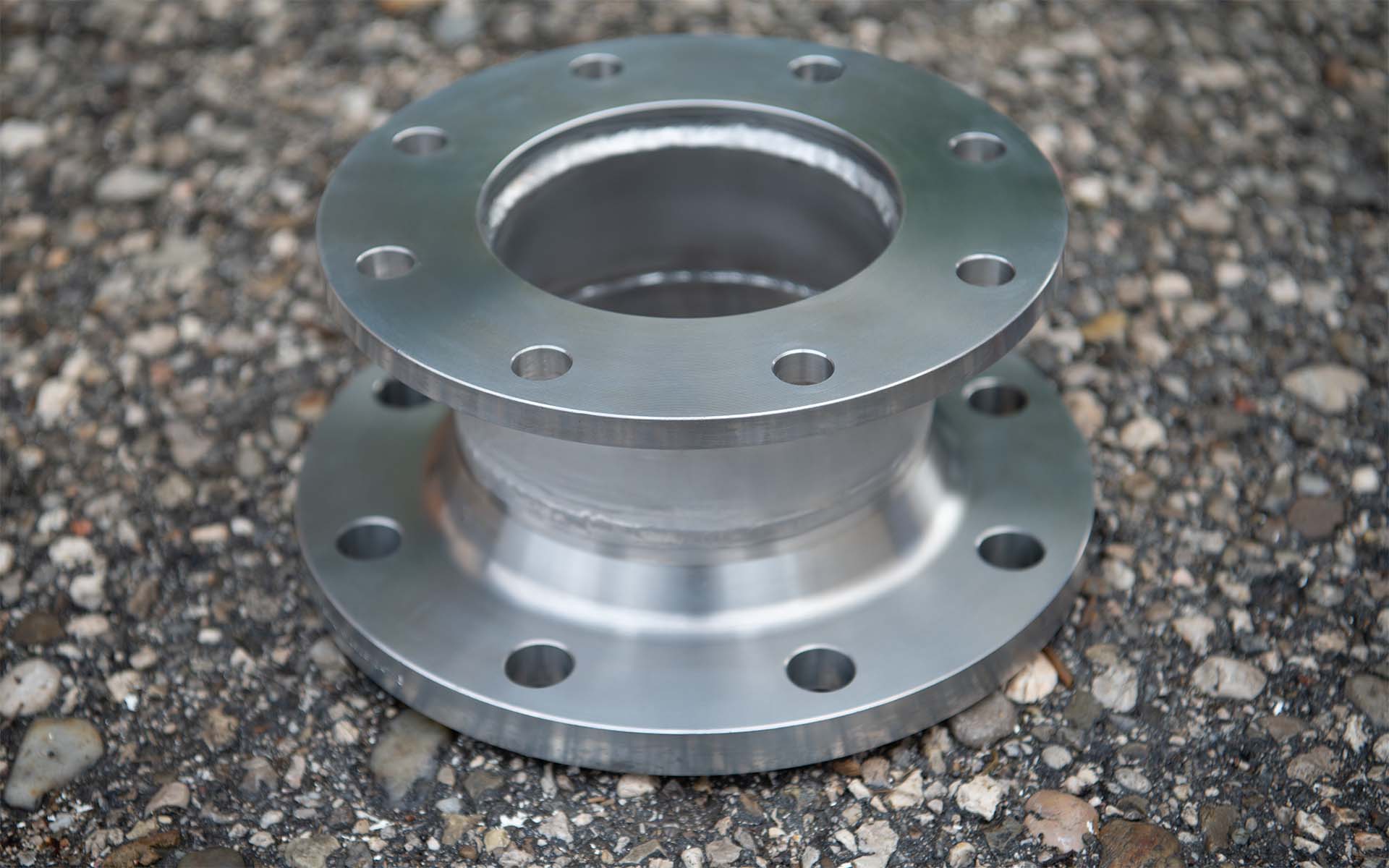

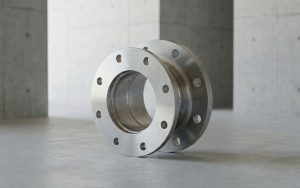

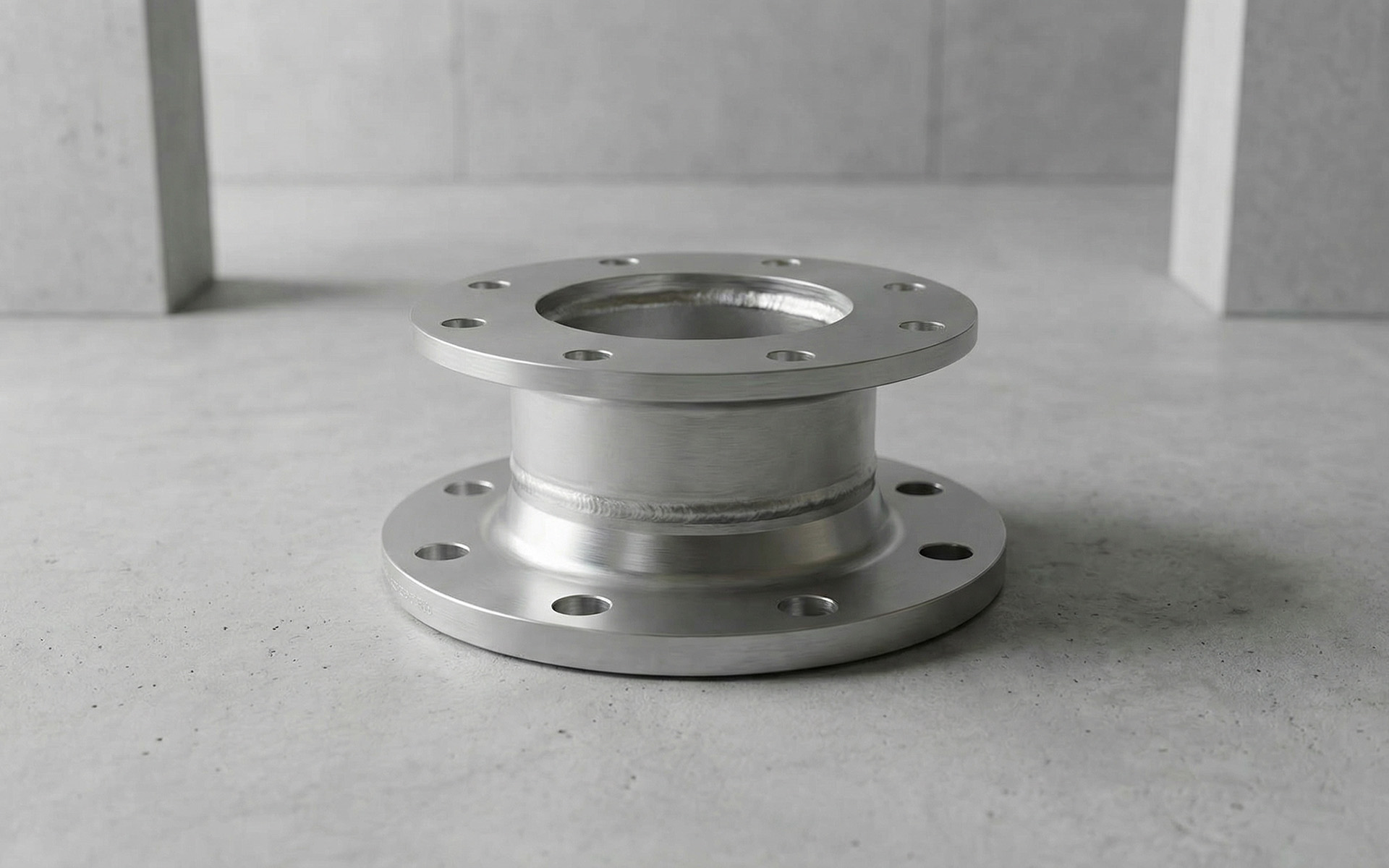

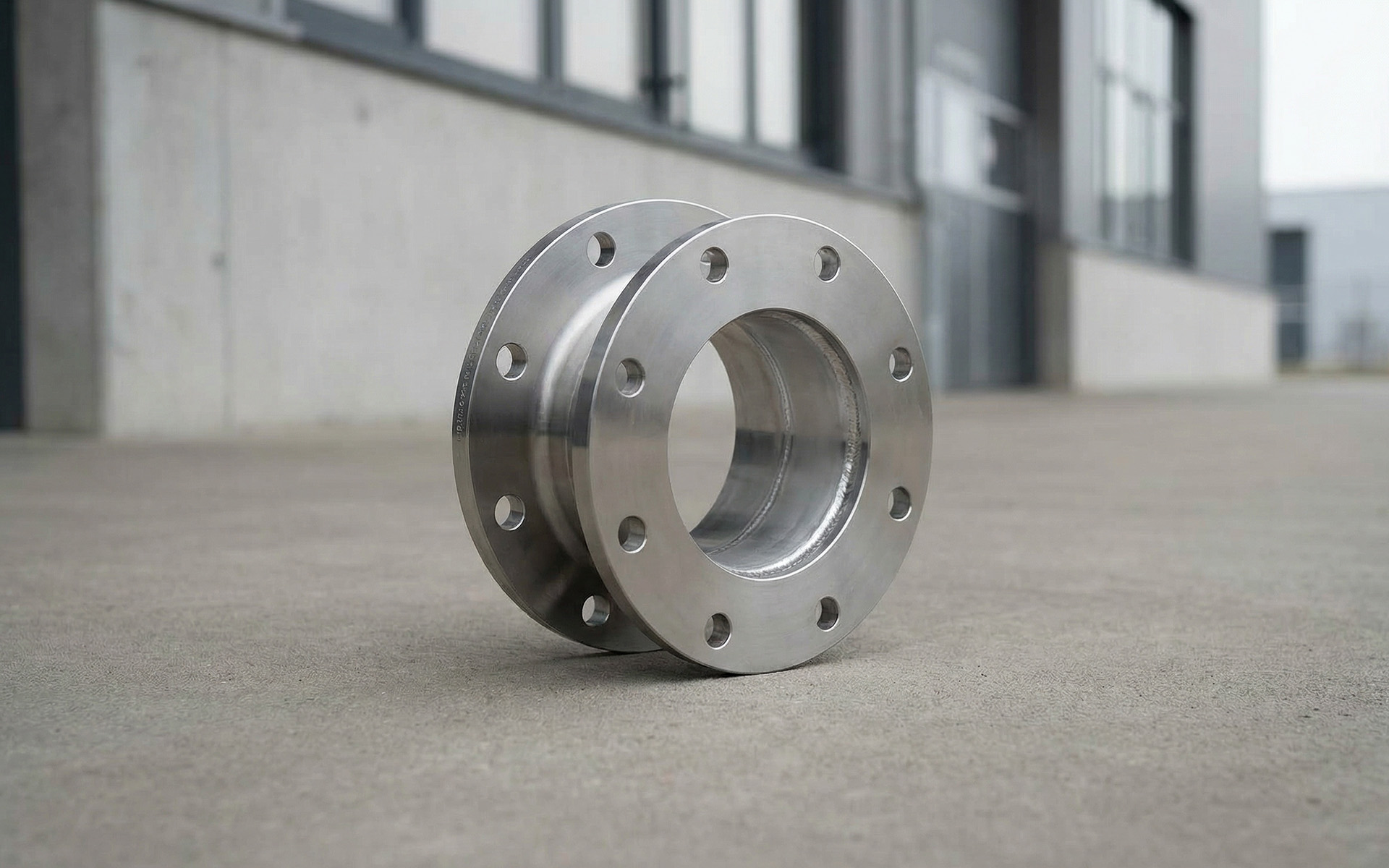

Das FFR-Stück DN150/125 PN10/16 wurde als Einzelanfertigung nach Kundenzeichnung aus Edelstahl V2A gefertigt.
Die Ausführung besteht aus einem Schweißflansch ähnlich EN 1092-1 Typ 01, DN125 PN10 (reduziertes Blatt) sowie einem V-Flansch nach EN 1092-1 Typ 11, DN150 PN16. Beide Flansche sind über eine konzentrische Reduzierung mit den Abmessungen 168,3–139,7 × 3,0 mm und einer Länge von 63,5 mm miteinander verbunden. Die Gesamtbaulänge beträgt 130 mm.
Die Schweißverbindungen wurden formiert ausgeführt, um eine hochwertige Nahtqualität sicherzustellen. Sämtliche Schweißnähte wurden im Anschluss nachbearbeitet.
Die Lieferung erfolgte gemeinsam mit passenden Flanschdichtungen sowie Montagematerial aus Edelstahl an einen langjährigen Kunden aus dem Pumpenbereich.
Fotoserie für eine Grossansicht klicken Sie bitte auf die Bilder
