Mauerdurchführungen

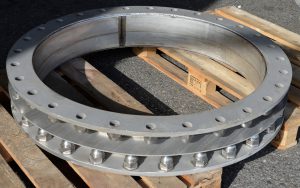

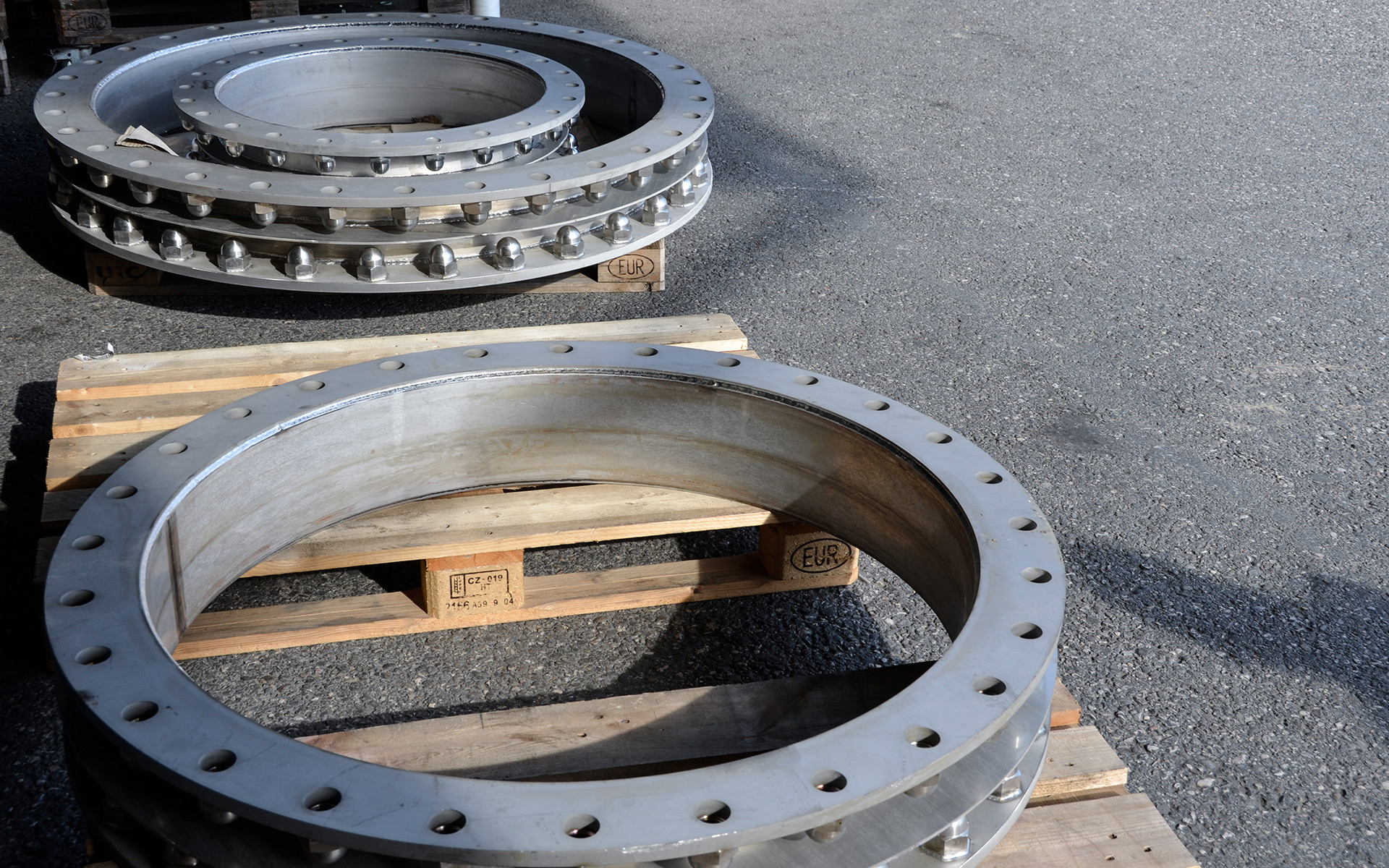

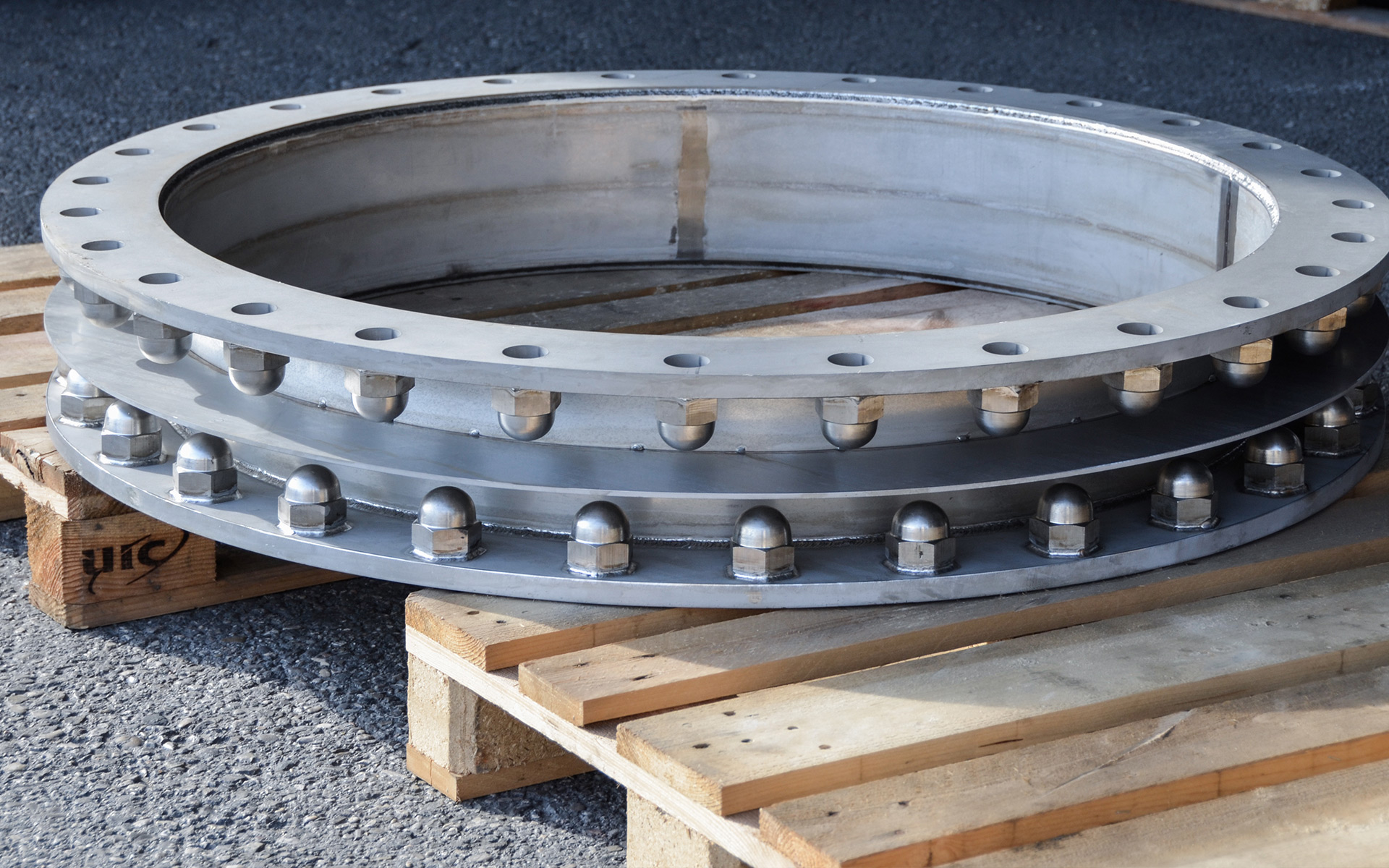

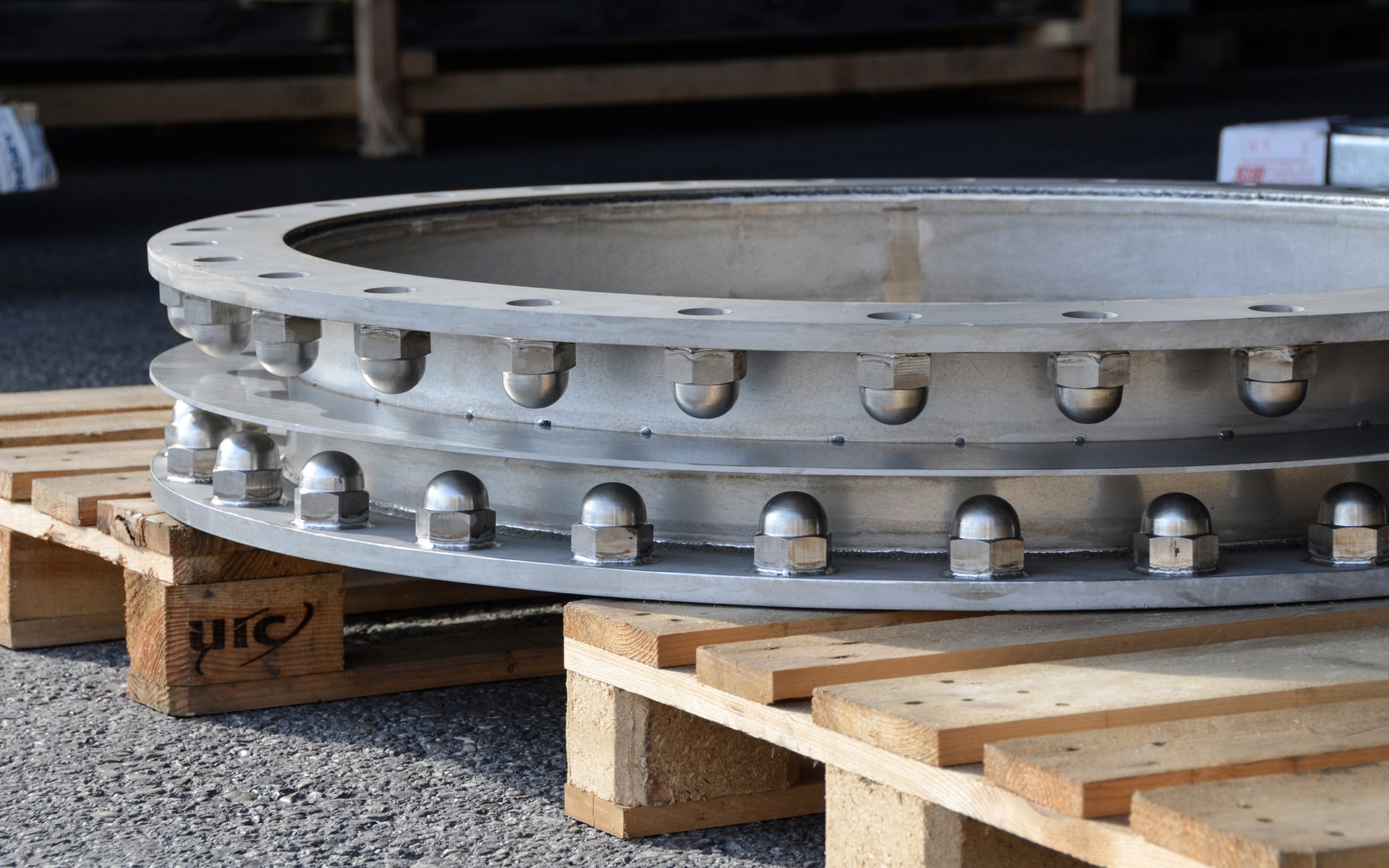

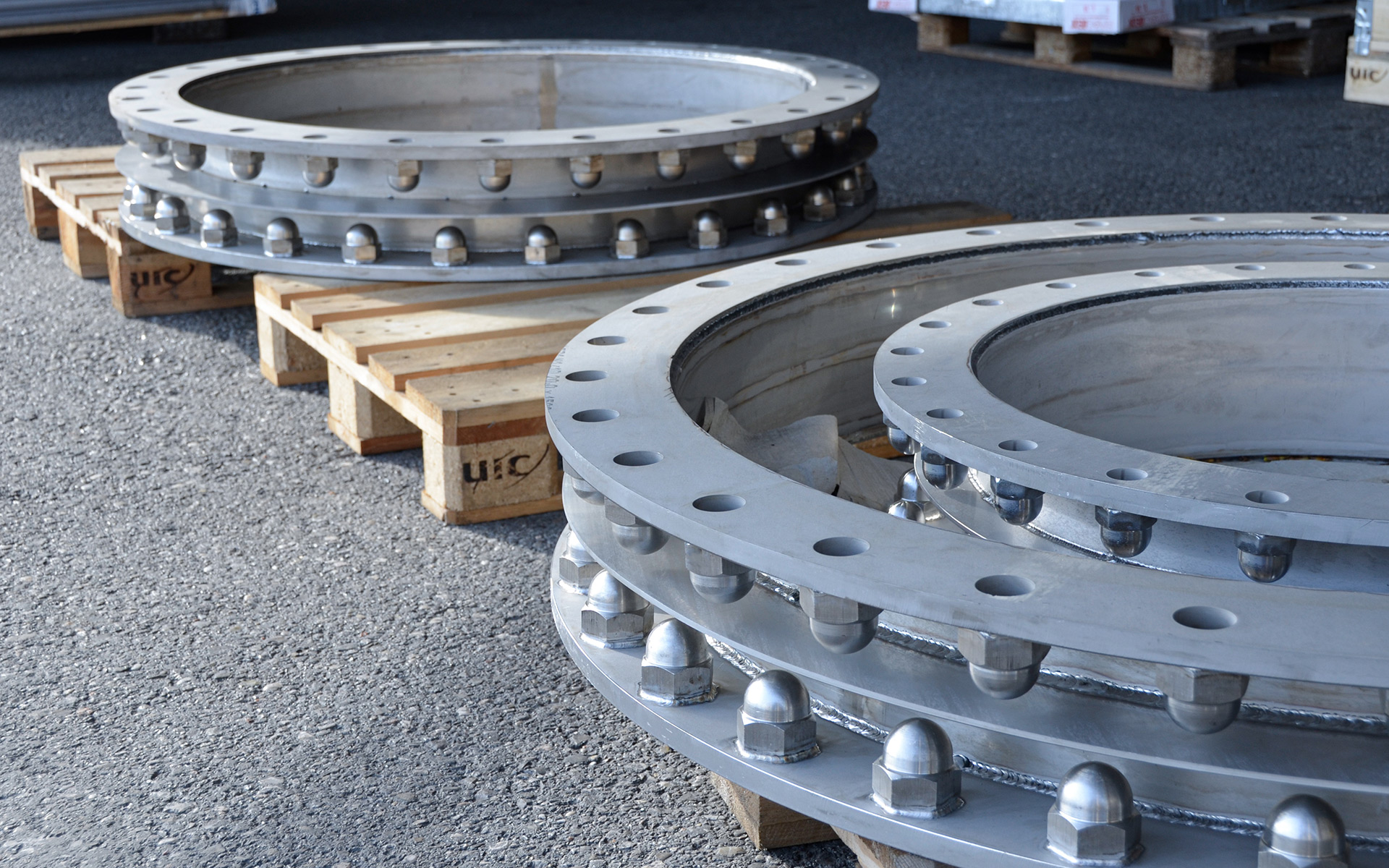

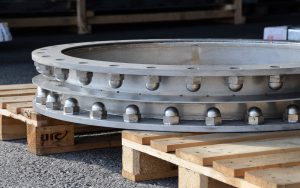

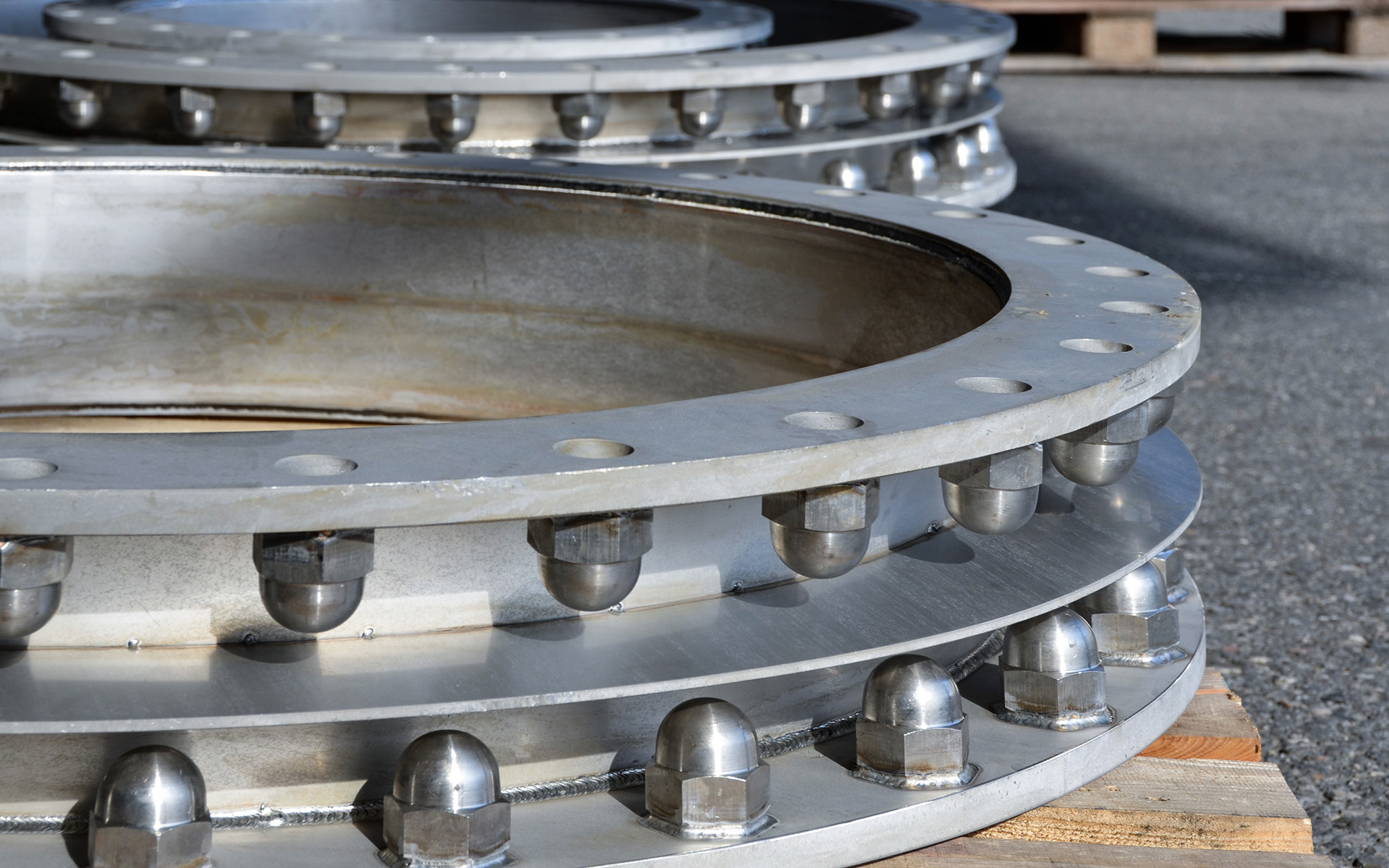

Diese 3 Mauerdurchführungen aus Edelstahl V4A wurden in den Dimensionen DN700, DN1000 und DN1200 gefertigt.
Mit der hauseigenen Wasserstrahl-Anlage wurden die Flansche aus 20mm Blech herausgeschnitten. Die Einbaulänge durfte hier 200mm nicht überschreiten, da diese Teile direkt ins Betonwerk zur Verwendung in Fertig-Schacht-Elementen verwendet wurden.

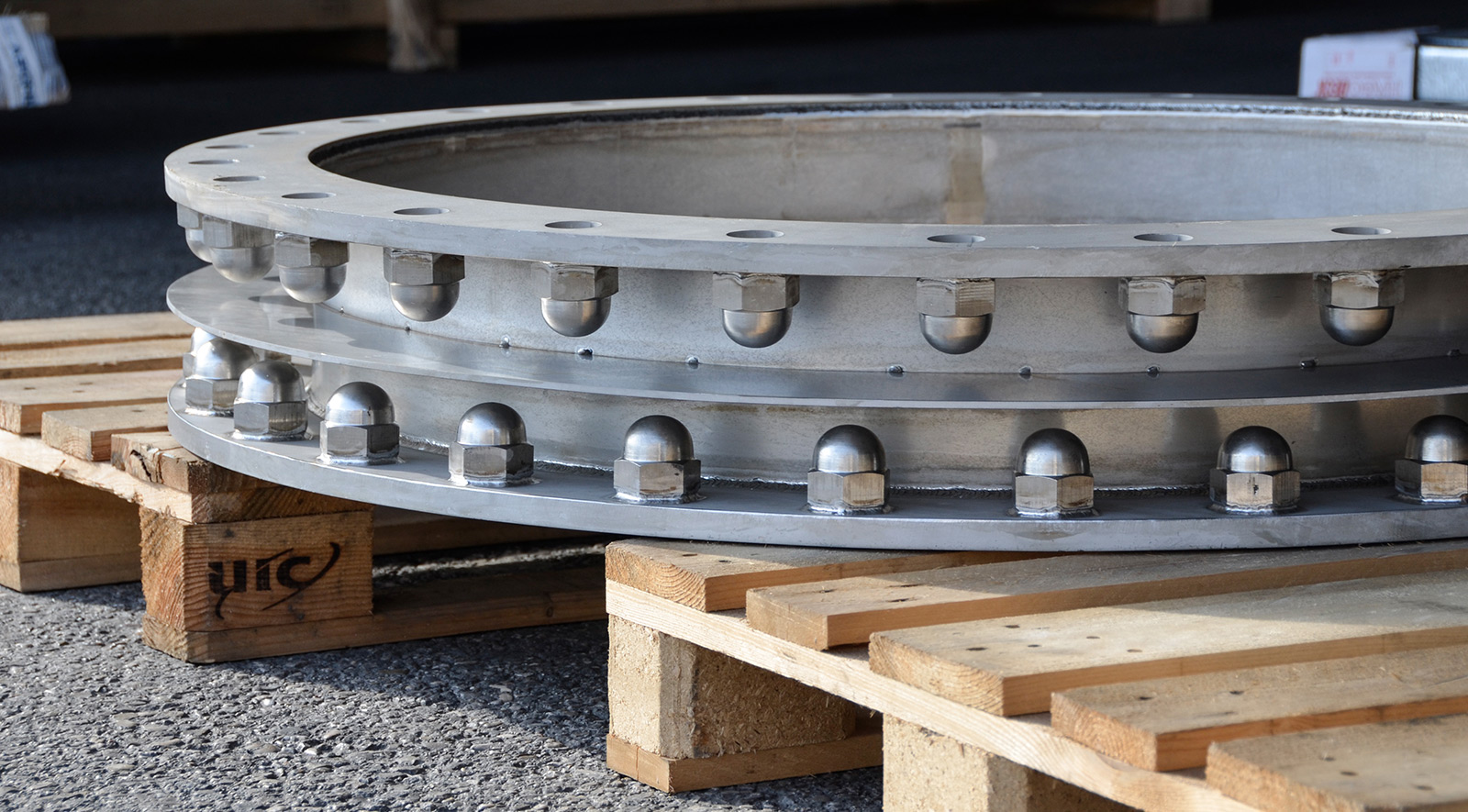

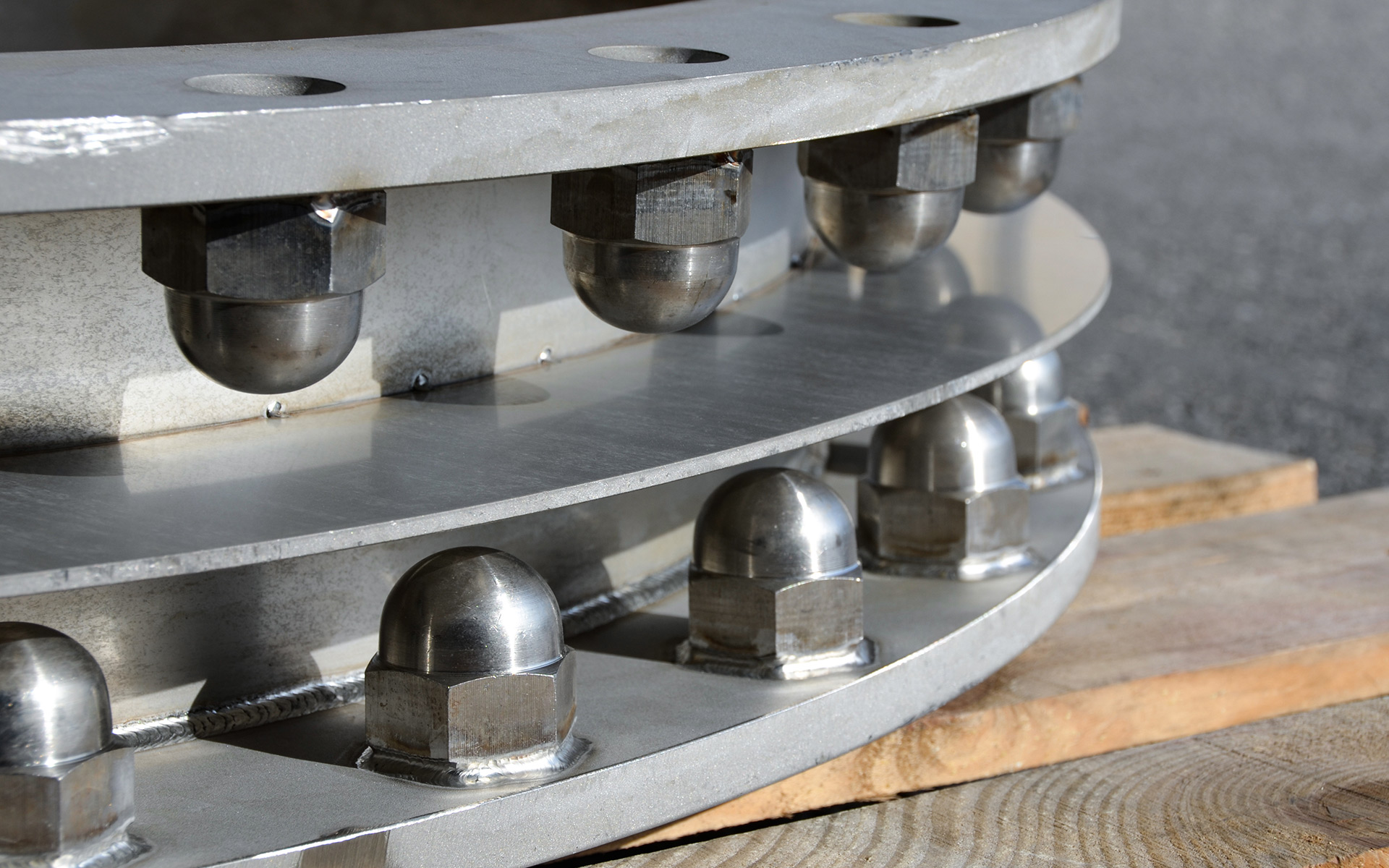

Das jeweilige Verbindungsrohr wurde aus 5mm Rohr eingerollt und längsnahtverschweißt. Die Schraublöcher der rückseitig dicht geschweißten Hutmuttern M27, M33 und M36 werden mit Kunststoff-Einschraub-Stutzen verschlossen, um das Verunreinigen durch Betonmilch zu verhindern. So kann die Montage der Anschlussrohre und Armaturen problemlos nach dem Aufbau von statten gehen.

Fotoserie für eine Grossansicht klicken Sie bitte auf die Bilder

Fotoserie für eine Grossansicht klicken Sie bitte auf die Bilder
