Rohrdurchführung mit Gewindeanschluss

Material Edelstahl V2A

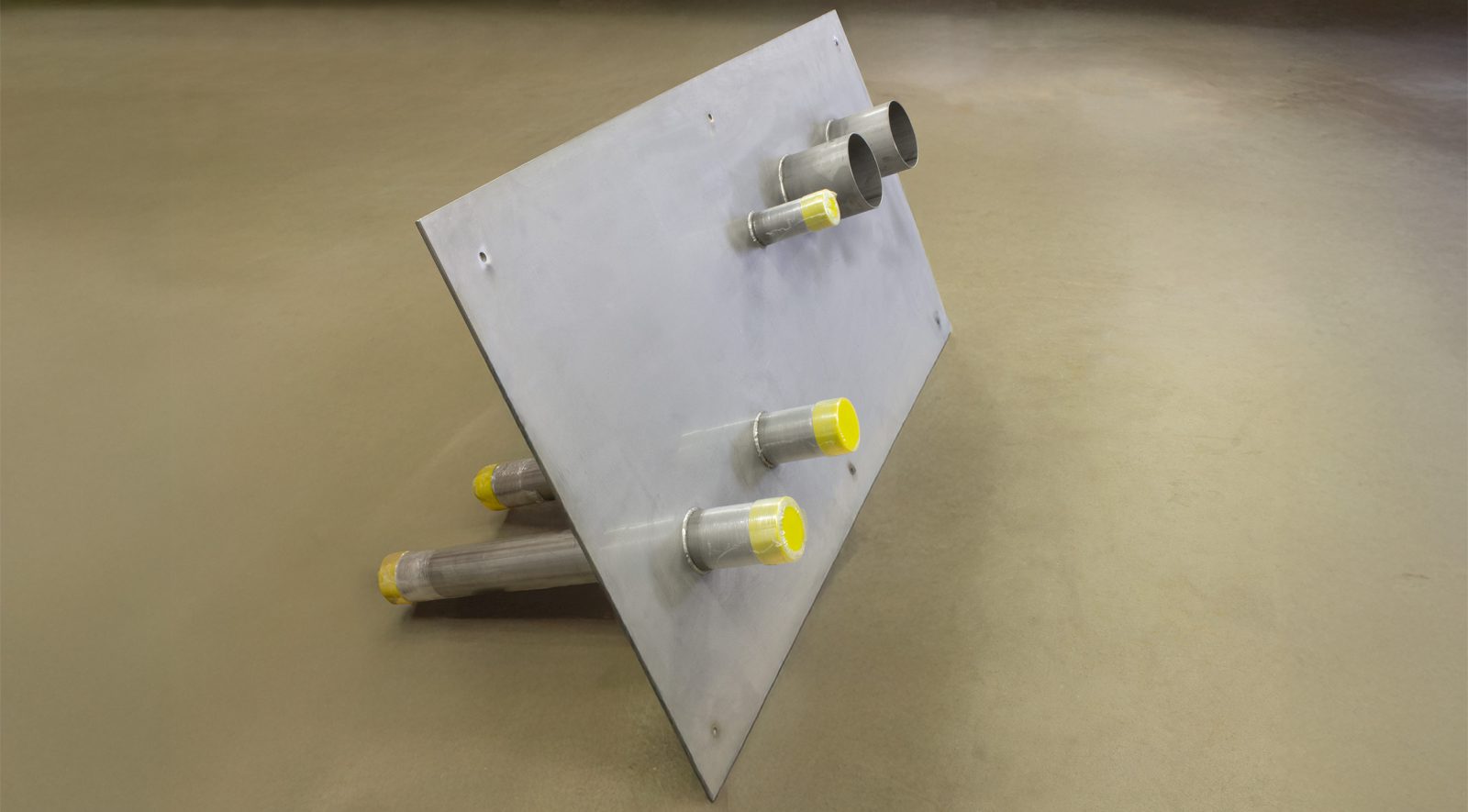

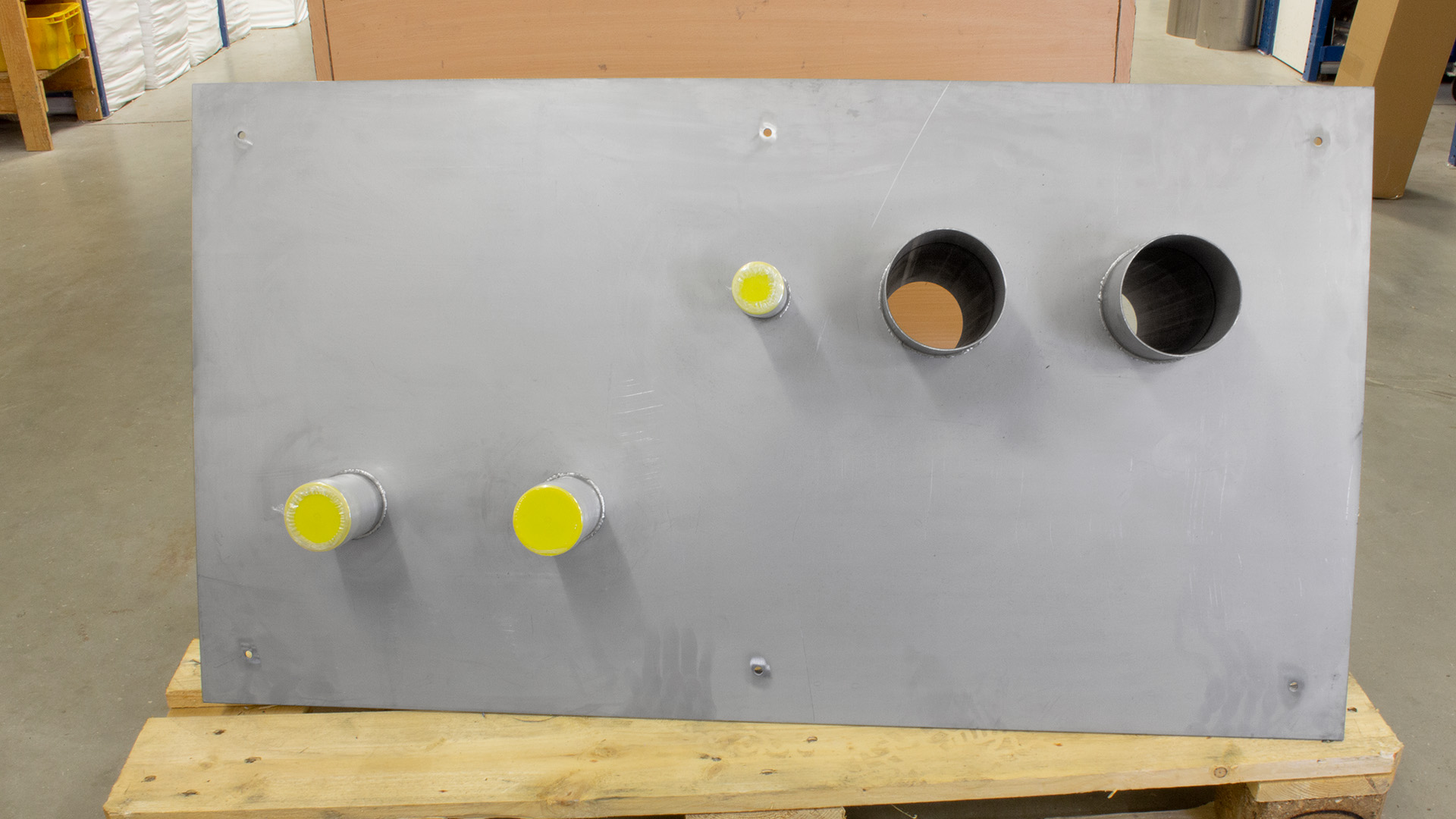

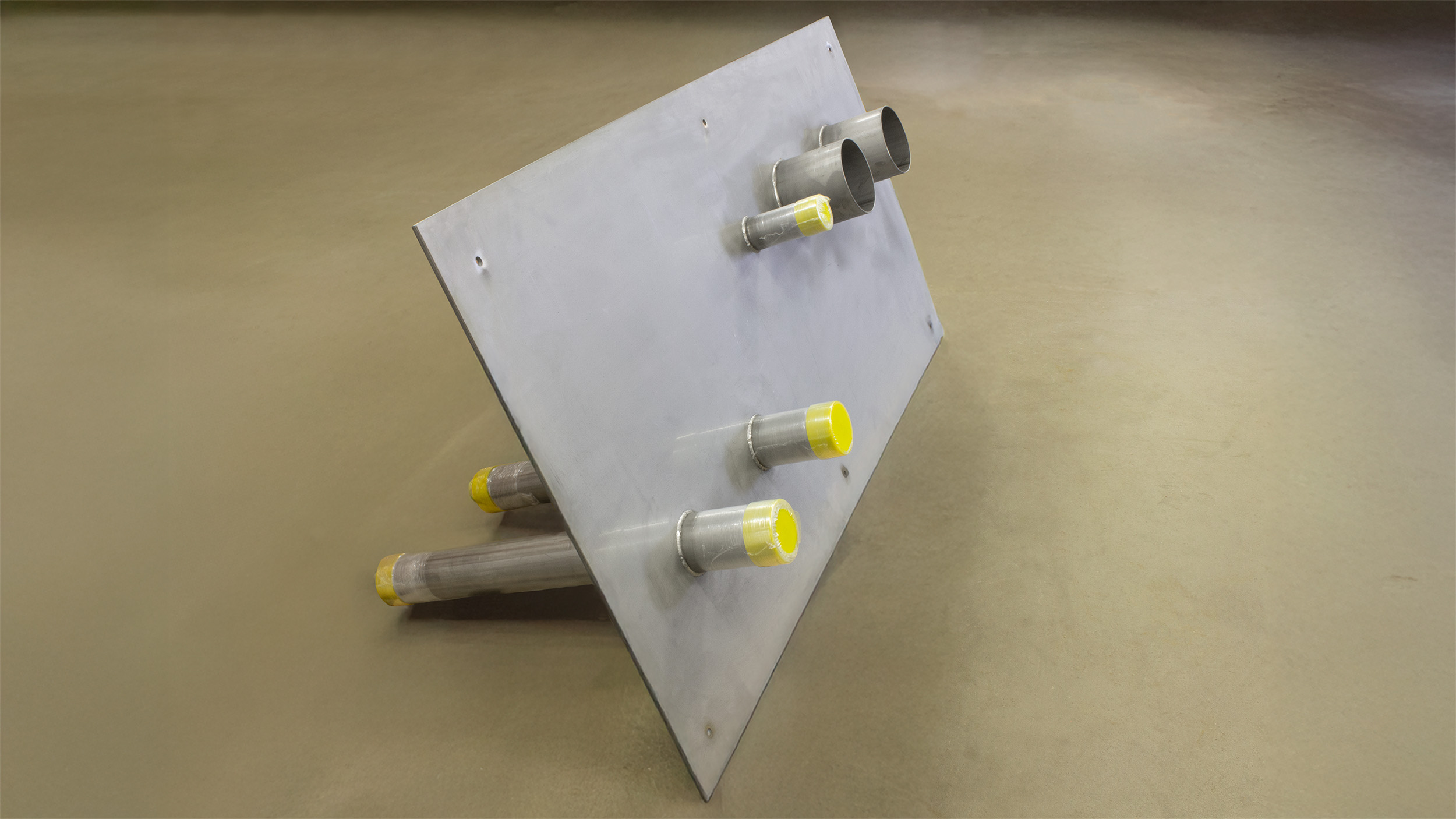

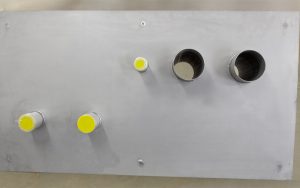

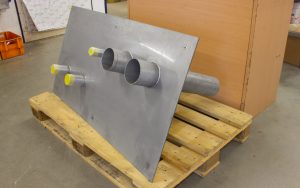

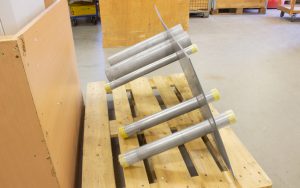

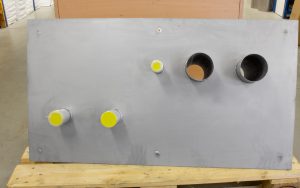

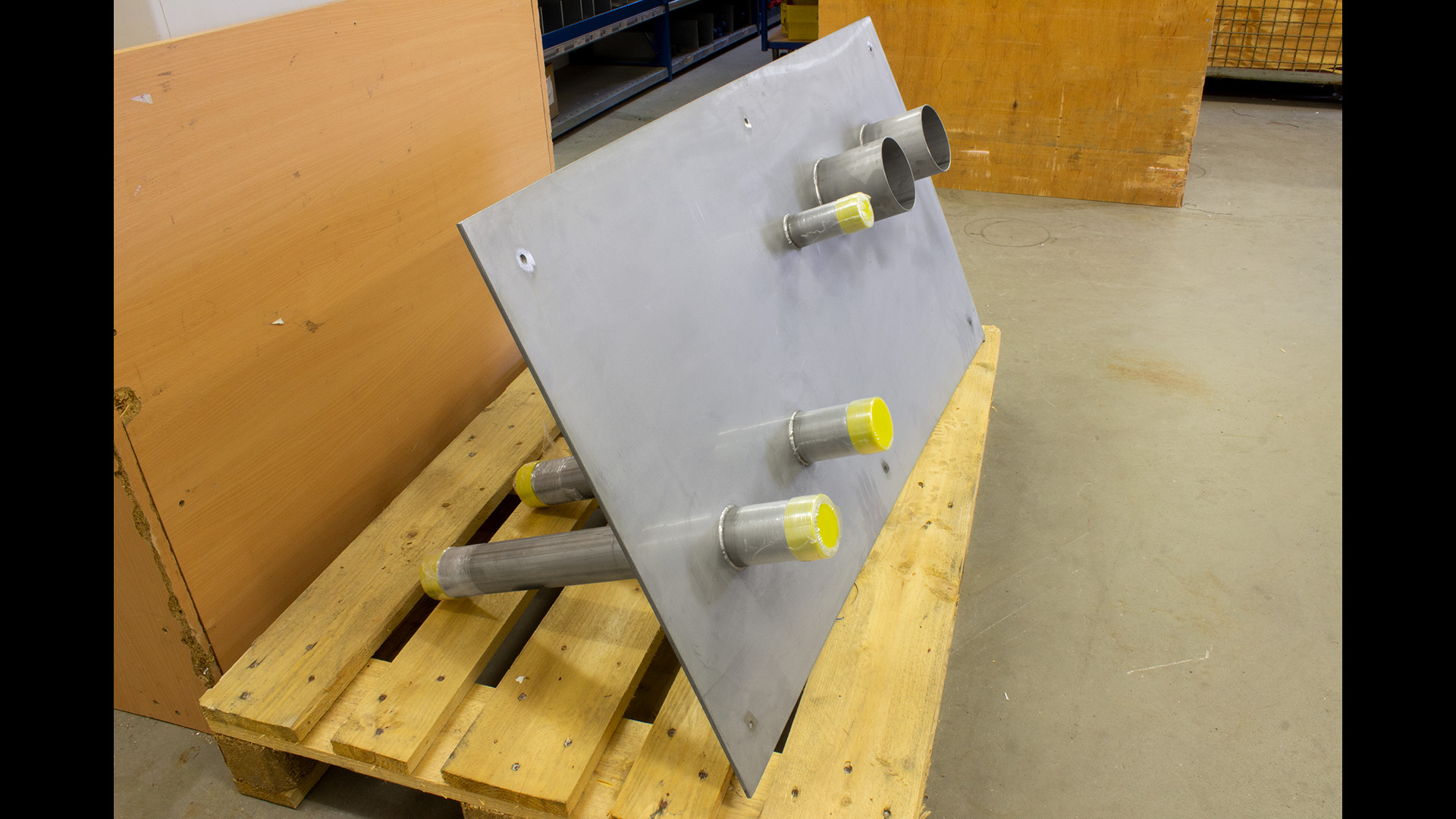

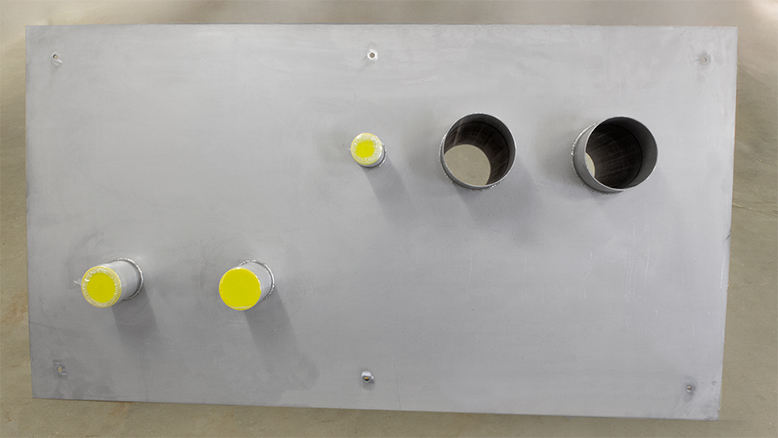

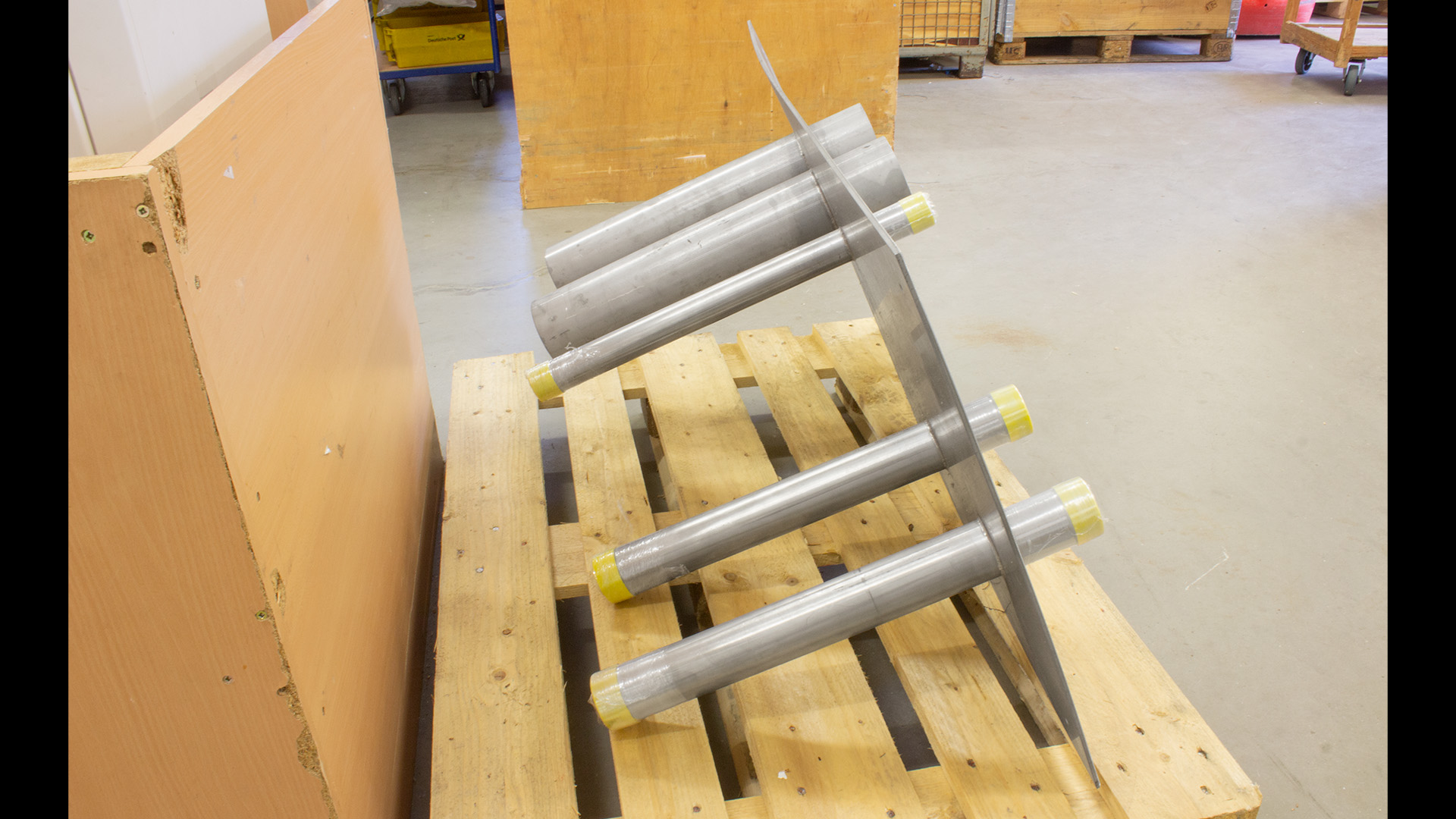

Unser Kunde hat im Zuge einer Sanierung für die Medienversorgung in einem Altbau gesorgt. Eine 5 mm Blechplatte aus Edelstahl V2A wurden mittels Wasserstrahlschnitt auf die Maße 1100 x 600 inklusive der Löcher für die Rohrdurchführungen zugeschnitten. Die jeweils 530 mm langen Rohrdurchführungen wurden beidseitig sauber verschweißt.

3 der Durchführungsrohre wurden auf der betriebseigenen Gewindeschneidmaschine mit jeweils beidseitig konischen Rohrgewinden vorkonfektioniert.

Anschlüsse:

2x Durchführungsrohr 104×2,0mm

1x Gewinderohr beidseitig Außengewinde R5/4“

2x Gewinderohr beidseitig Außengewinde R2“

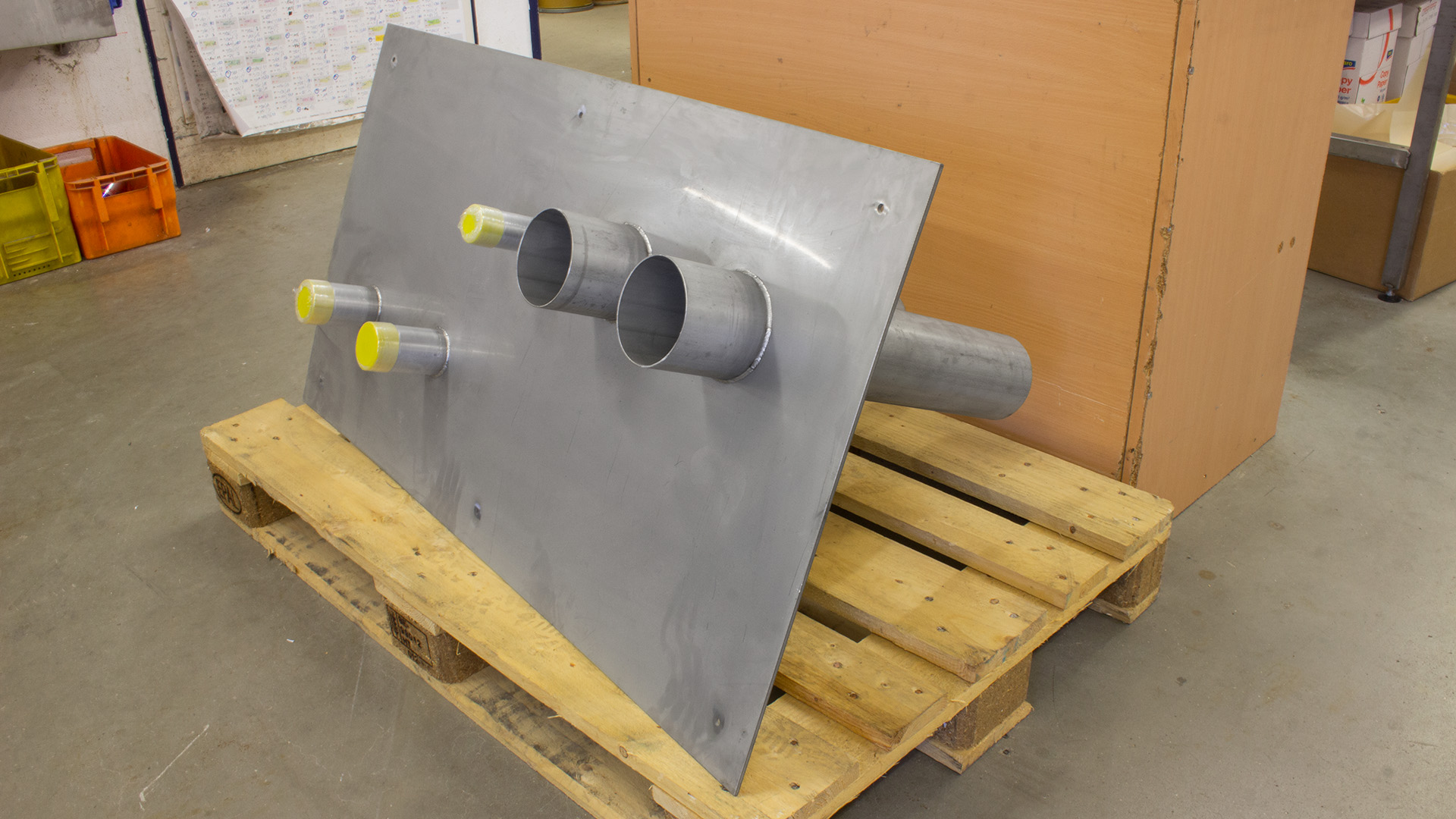

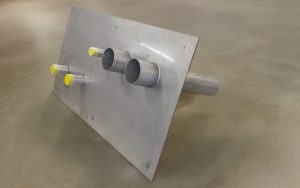

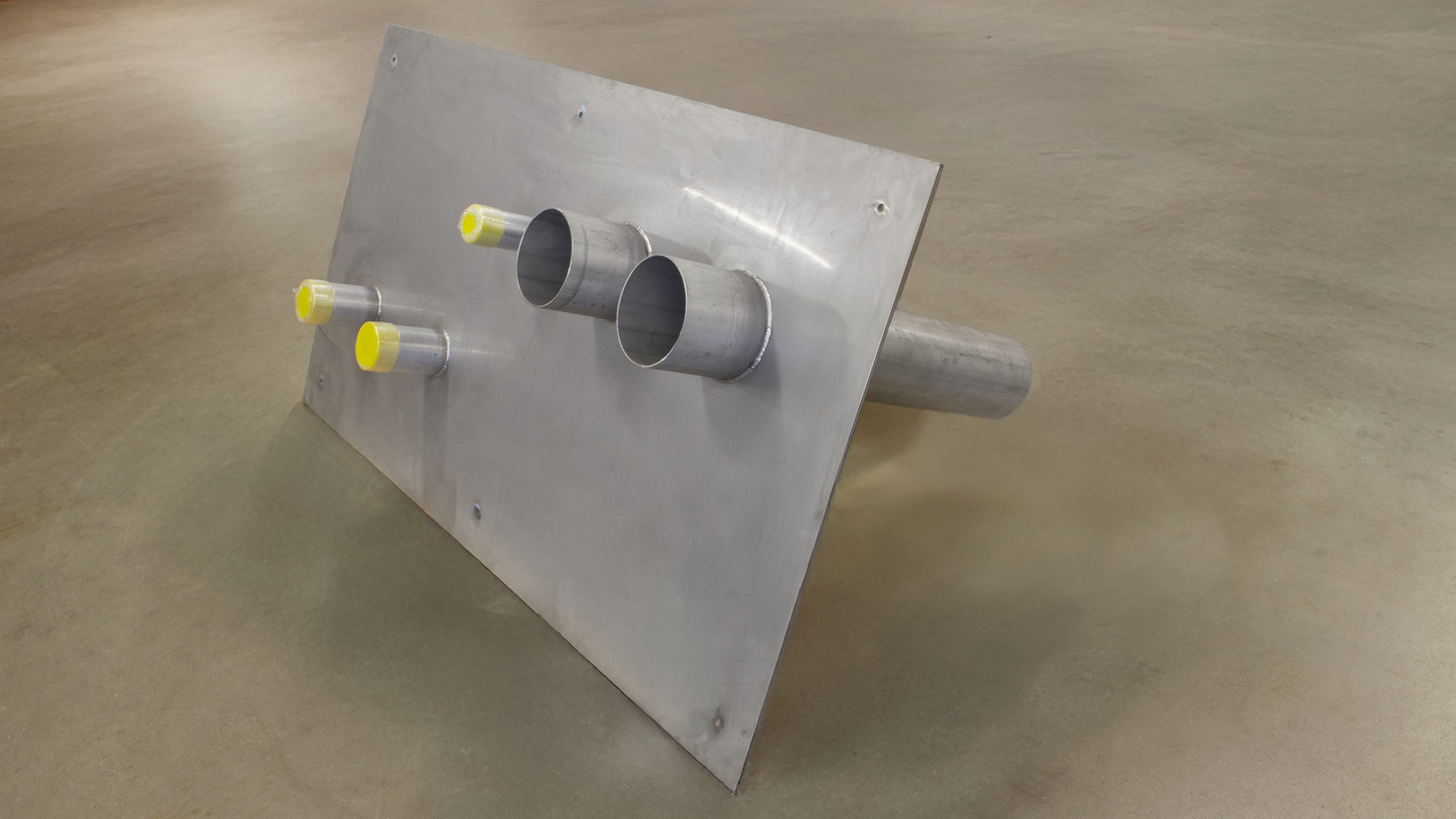

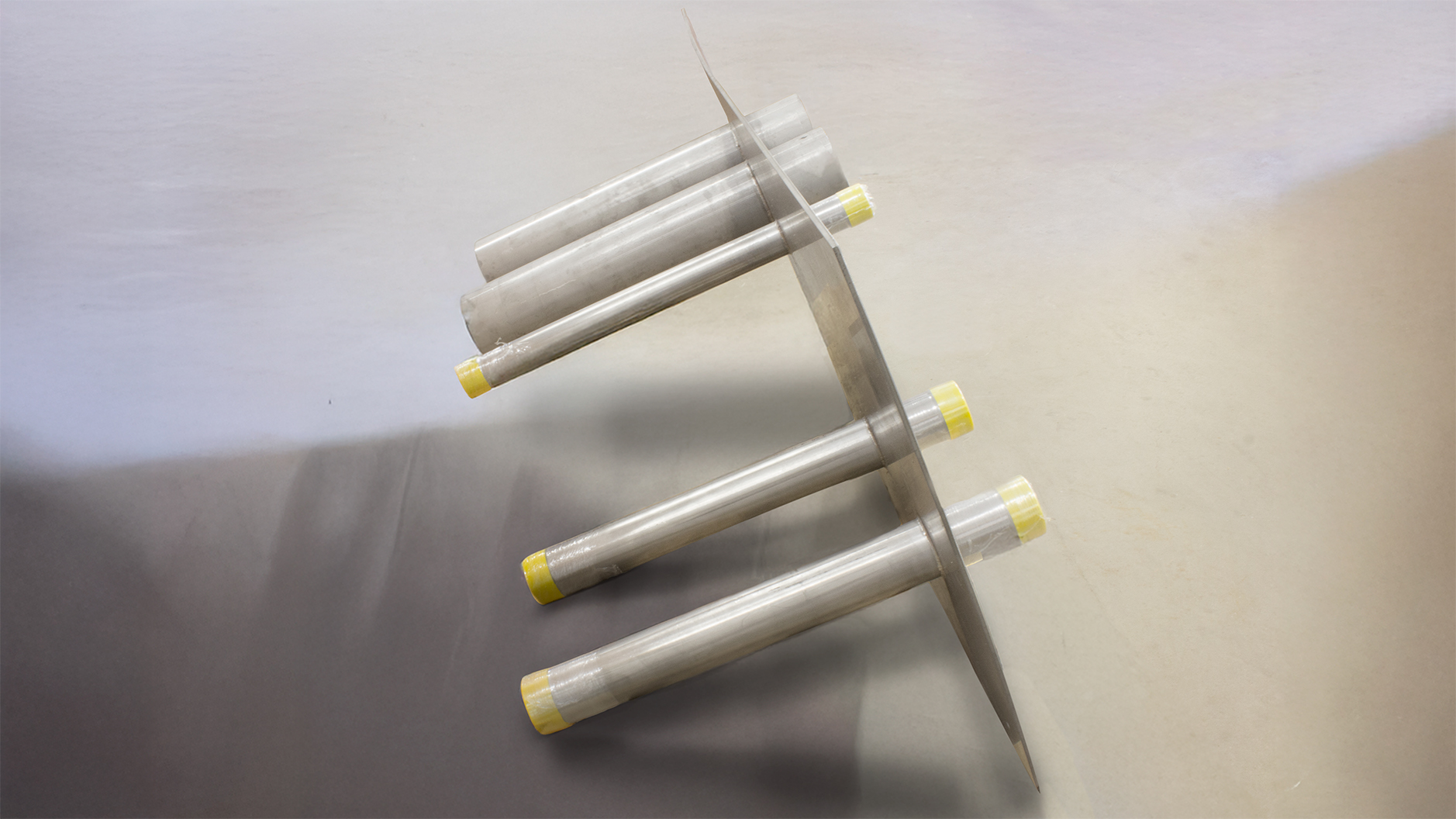

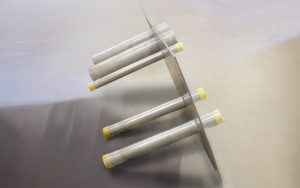

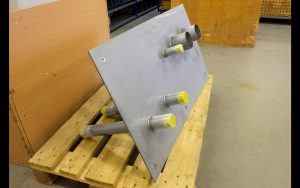

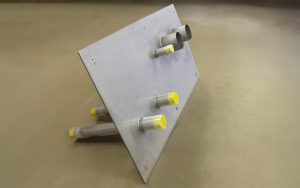

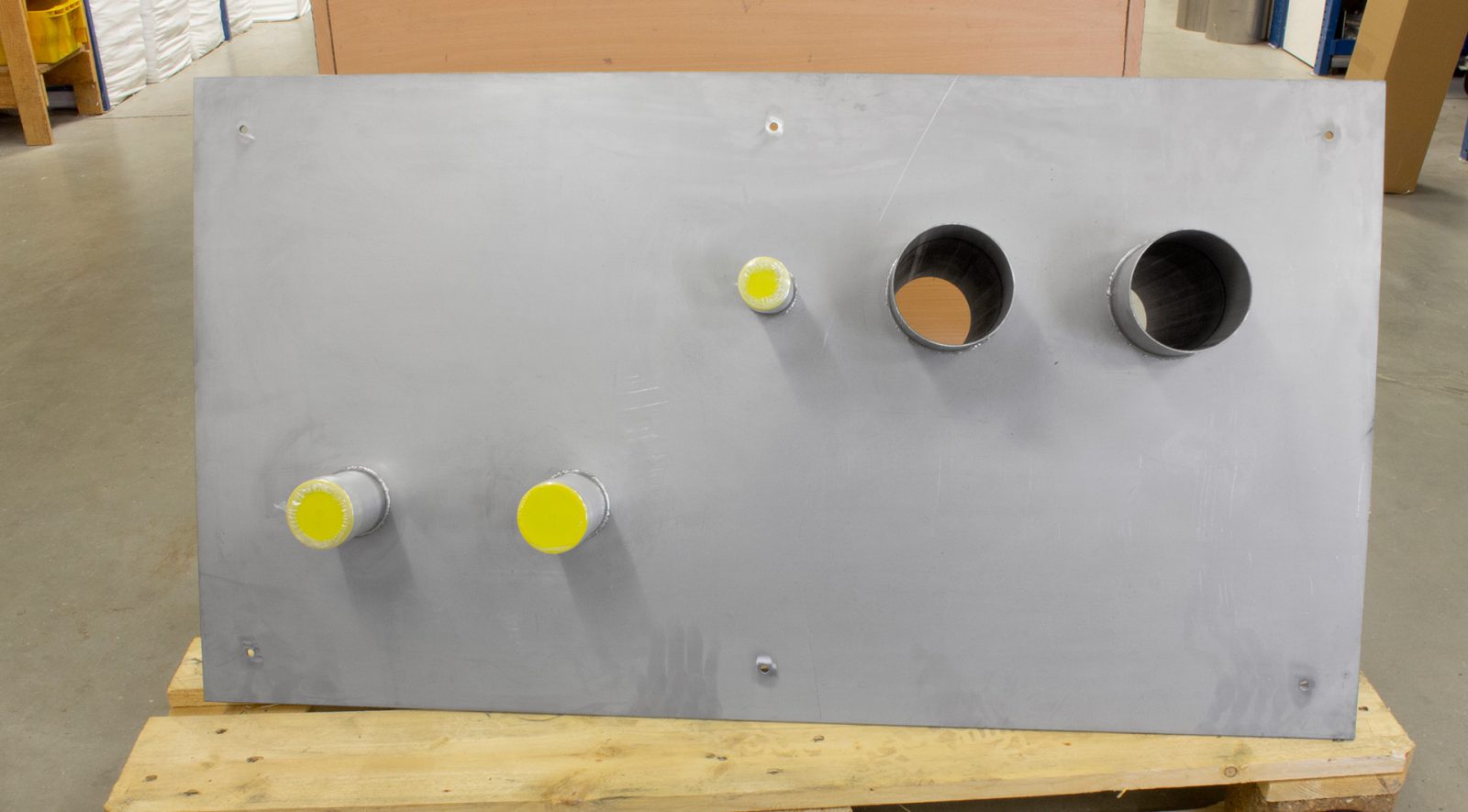

Fotoserie für eine Grossansicht klicken Sie bitte auf die Bilder
